در معماری سیستمهای تبرید تراکمی آمونیاکی (NH₃)، مخازن تحت فشار (Pressure Vessels) قلب تپنده و سیستم ایمنی مدار را ایفا میکنند. ذخیره مبرد، تفکیک فاز مایع/بخار و محافظت کمپرسور در برابر Liquid Slugging بر عهده این تجهیزات است.
به دلیل سمیت آمونیاک و فشارهای بالا، کوچکترین نقص میتواند به فجایع صنعتی منجر شود. صبا برودت پارس با تسلط بر خدمات EPC سردخانه، مخازن را بر اساس ASME Section VIII Div. 1 و استاندارد IIAR طراحی و تولید میکند.

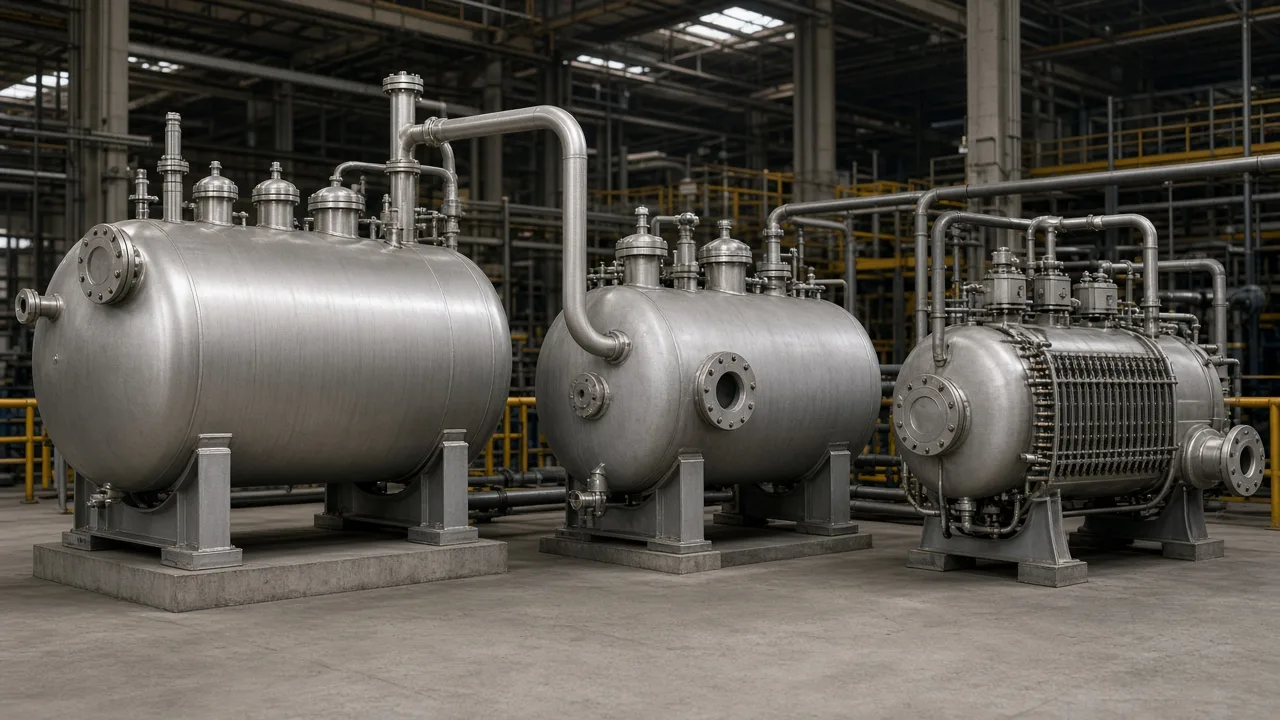

تولیدات تجهیزات آمونیاکی شامل انواع مخازن تخصصی زیر است:
پس از کندانسور — بافر Subcooled — تغذیه پیوسته شیر انبساط — ظرفیت Pump-down کل شارژ سیستم.
سیستم Pumped Recirculation — جداسازی بخار (مکش کمپرسور) از مایع (پمپ به اواپراتور).
گردش مایع با اختلاف چگالی — خنککاری روغن کمپرسور اسکرو — بدون پمپ مکانیکی.
تله ایمنی قبل از کمپرسور — جداسازی روغن — محافظت در برابر Slugging.
ریسیور مایع پرفشار پس از کندانسور تبخیری نصب میشود. سپراتور مایع و بخار مبرد دوفازی از اواپراتورهای آمونیاکی را دریافت میکند. مخزن ترموسیفون Head ترموسیفونی را تأمین میکند.

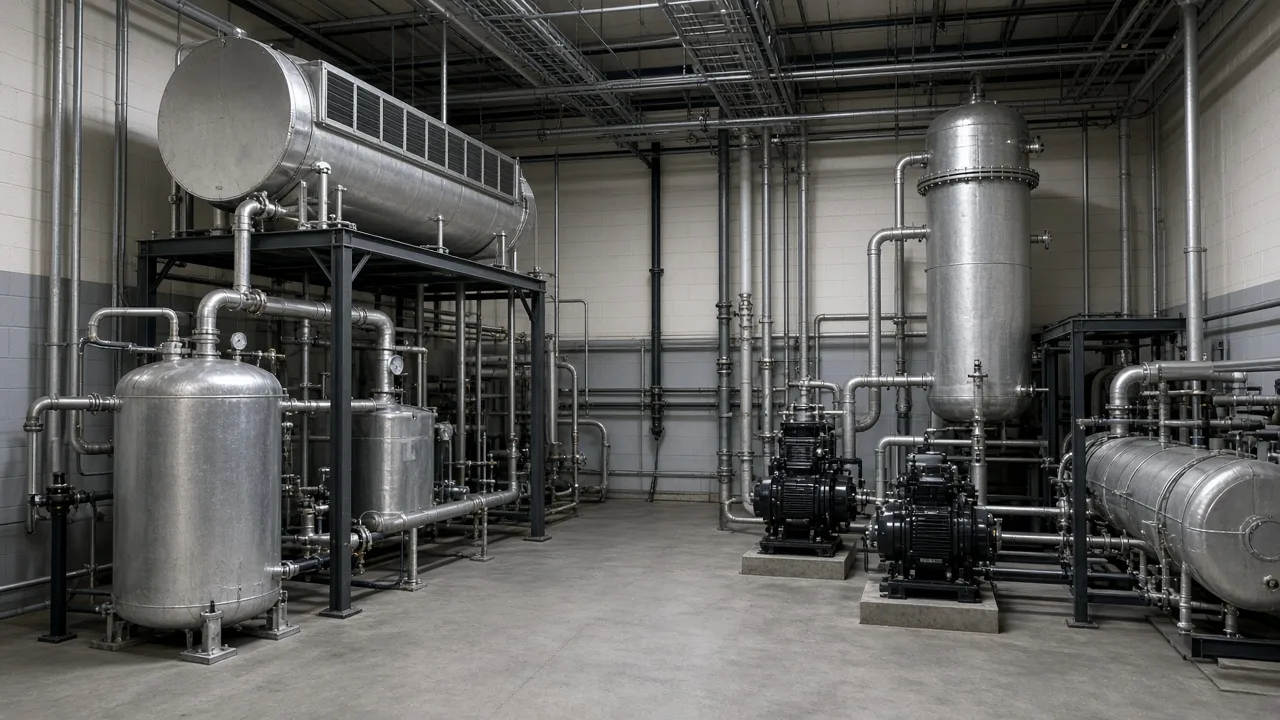

هر مخزن ماموریت ترمودینامیکی منحصربهفرد دارد — طراحی یکپارچه با کل سیکل الزامی است.
Gravity Settling — جلوگیری از Entrainment
حداکثر سرعت مجاز بخار در مخزن
وابسته به Mesh Pad و فشار کاری
جلوگیری از فرار قطرات به کمپرسور
حداقل سطح مقطع از دبی حجمی بخار
قطر داخلی مهندسیشده
چگالی مایع و بخار NH₃ در فشار کاری
تهنشینی ثقلی قطرات معلق
کاهش K — بهبود جداسازی
محافظت کمپرسور از Slugging
ضخامت پوسته استوانهای — Design Pressure 250–300 psi
میلیمتر یا اینچ — پوسته استوانه
معمولاً 250–300 psi سمت پرفشار
Radius داخلی مخزن
از جداول ASME Sec II
Full RT → E = 1.0
Corrosion Allowance
کد طراحی مخازن تحت فشار
الزامات تبرید آمونیاکی
فقط فولاد کربنی مجاز — نه برنج/برنز
متریال · جوش · NDT
Toughness بالا
WPS / PQR
غیرمخرب
U-Stamp / Data Report
جزئیات: اکومولاتور و سپراتور مایع و بخار — اویل سپراتور برای جداسازی روغن.
سپراتور برای توزیع فعال مبرد؛ اکومولاتور برای ایمنی کمپرسور در برابر مایع برگشتی.
ریسیور · سپراتور · ترموسیفون · اکومولاتور
مخازن تحت فشار آمونیاکی صبا برودت پارس با طراحی ASME Section VIII، معادله Souders-Brown، متریال A516 Gr.70 و NDT کامل، ایمنی و پایداری سیکل تبرید صنعتی را تضمین میکنند.
ASME VIII Div. 1 + IIAR
Souders-Brown — V_max
A516 Gr.70 — تا -40°C
SAW + RT/UT/MT
Pump-down Capacity
ممنوعیت مس
