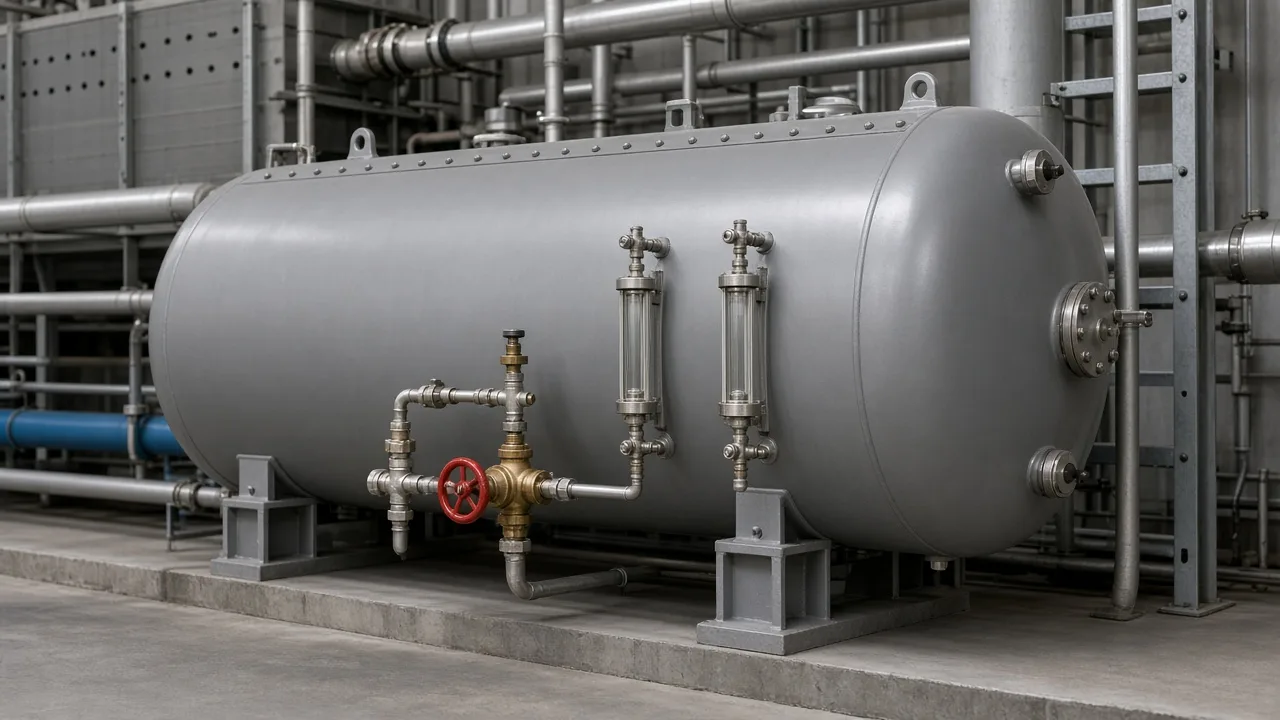

ریسیور آمونیاکی یا مخزن ذخیره مایع فشار بالا (High-Pressure Receiver) یکی از مخازن تحت فشار آمونیاکی کلیدی در سمت پرفشار (High Side) است. این تجهیز مستقیماً پس از کندانسور تبخیری و پیش از شیرهای انبساط قرار میگیرد.
دو وظیفه حیاتی: ذخیره مایع مبرد برای Pump-down در تعمیرات، و تضمین تغذیه پایدار مایع Subcooled به شیر انبساط بدون Flash Gas. صبا برودت پارس بر اساس ASHRAE 15 و ASME ریسیور را برای تجهیزات آمونیاکی طراحی و تولید مینماید.
کندانسور → ریسیور → شیر انبساط
NH₃ مایع
جذب نوسان بار
سیل مایع
بدون ریسیور
Pump-down · Surge · Vapor Space ۱۵٪
ذخیره کل شارژ بهجز مایع High-Side
حجم مایع اواپراتور · سپراتور · خطوط
مکیدن مبرد به ریسیور — King Valve بسته
حجم مایع در کارکرد نرمال
افزایش ناگهانی بار یا دیفراست
ضریب 0.85 = حداقل ۱۵٪ فضای بخار
فضای بخار بالای مخزن
جلوگیری از فشار هیدرواستاتیکی
اتصال شیر اطمینان به بخار
ریسیور High-Pressure — طراحی مطابق IIAR و ASHRAE 15 برای ایمنی سیکل.
مقایسه با اکومولاتور — اغلب اشتباه گرفته میشوند.
ریسیور برای ذخیره و تغذیه مایع پرفشار؛ اکومولاتور برای محافظت کمپرسور در مکش.
Liquid Seal · Pump-down · Vapor Space
ریسیورهای آمونیاکی صبا برودت پارس با سایزینگ ASHRAE، ساخت ASME Section VIII، Dip Tube و King Valve، پایداری و ایمنی سیکل تبرید صنعتی را در سمت پرفشار تضمین میکنند.
High Side — بعد از کندانسور
V_R ≥ (V_op+V_surge+V_pd)/0.85
Pump-down ≥ 115% ASHRAE
سطح کاری ۲۰–۴۰%

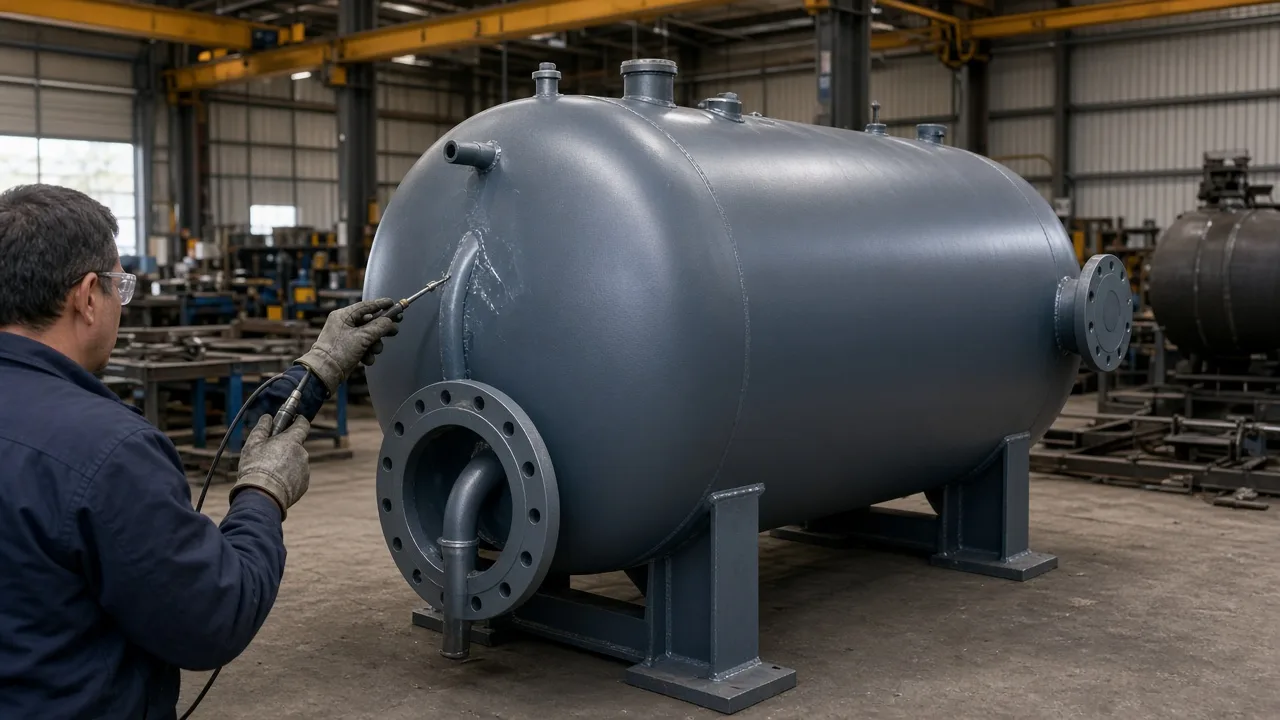

A516 Gr.70 — RT/UT
Sight Glass · King Valve
