این صفحه نقشه تجهیزات تهویه است. هر دستگاه صفحه مستقل دارد؛ اینجا فقط مرز انتخاب بین آن‌ها گفته می‌شود تا سرمایش آبی، انبساط مستقیم، تبخیری یا هواخنک خشک با اقلیم و نوع فضا قاطی نشود.
برای گرمایش سالن مرتفع، یونیت هیتر هوای گرم را با فن پرتاب می‌کند و هوای تازه تأمین نمی‌کند.تجهیزات تهویه مطبوع صنعتی

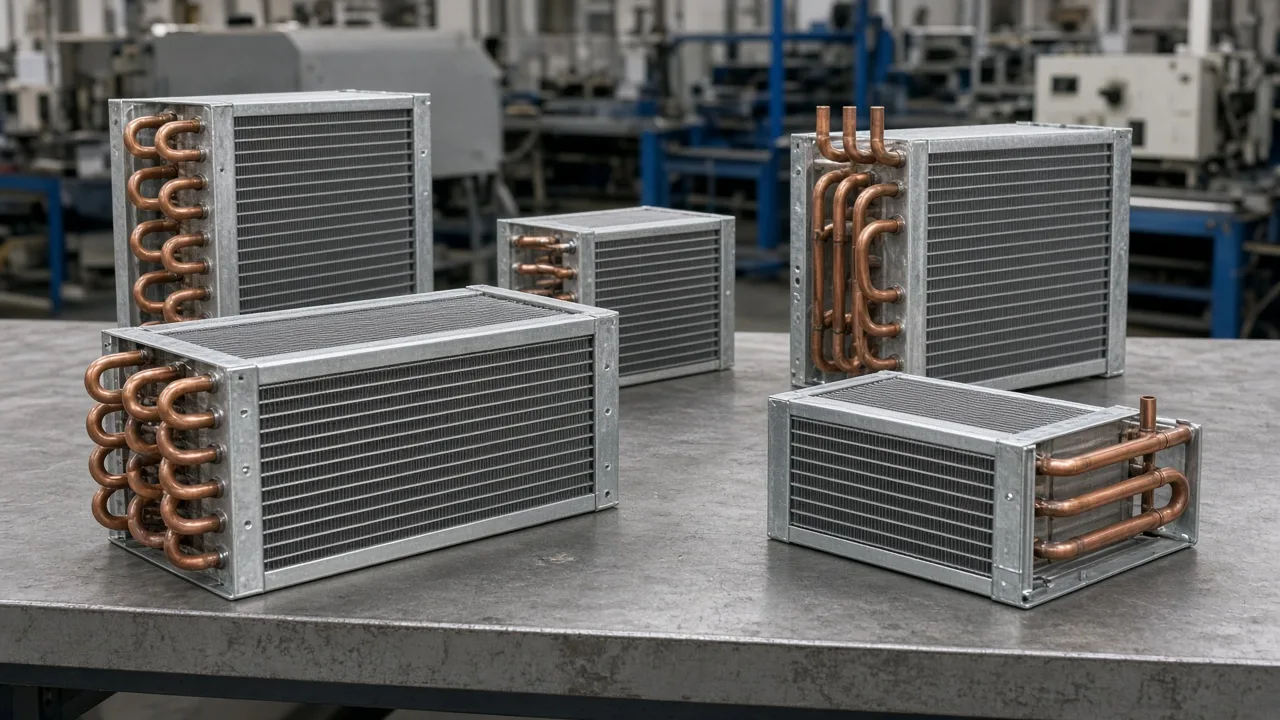

کدام دستگاه برای کدام کار است
- چند فضا با دمای مستقلچیلر هواخنک آب سرد می‌سازد و فن‌کویل یا هواساز آن را توزیع می‌کند. برای هتل و مجموعه‌ای از اتاق‌ها که هر کدام دمای خود را می‌خواهند، یک پکیج کانالی کافی نیست.
- یک سالن بزرگپکیج یونیت سرمایش DX، گرمایش و هوادهی را در یک دستگاه جمع می‌کند و موتورخانه آب سرد نمی‌خواهد. کنترل دما برای کل سالن یک‌منطقه است.
- گرم و خشک، با دسترسی به آبایرواشر با پاشش آب هوا را خنک می‌کند، به شرطی که محصول یا فرآیند به رطوبت حساس نباشد. در ساحل شرجی این روش جواب نمی‌دهد.
- سیال فرآیند، نه هوای اتاقکولر هواخنک و مدل آدیاباتیک برای روغن، آب ژاکت و گلیکول است. برج مدار بسته وقتی لازم است که دمای خروجی باید به حباب تر نزدیک شود و مدار فرآیند بسته بماند.
- گرمایش سالن مرتفعیونیت هیتر با آب گرم، بخار یا المنت برقی هوای سالن را گرم و پرتاب می‌کند. هوای تازه نمی‌دهد و ارتفاع نصب و نوع سیال باید با لوله‌کشی موجود جور باشد.
| نیاز | دستگاه | محدودیت اصلی |
|---|---|---|
| تصفیه و کانال، با آب سرد یا گرم مرکزی | هواساز | چیلر یا دیگ جدا لازم است |
| سرمایش هوا بدون مدار آب | پکیج یونیت | یک منطقه دمایی |
| آب ۷ درجه برای فن‌کویل | چیلر هواخنک | باید هوای آزاد دور کندانسور بچرخد |
| خنک‌کردن هوا در اقلیم خشک | ایرواشر | رطوبت به فضا اضافه می‌شود |
| روغن یا آب فرآیند، بدون مصرف آب | کولر هواخنک | خروجی حدود ۱۰ درجه بالاتر از حباب خشک |
| همان کار در تابستان خیلی گرم و خشک | کولر آدیاباتیک | در شرجی ساحل مؤثر نیست |
| مدار بسته و دمای نزدیک حباب تر | برج خنک‌کن مدار بسته | مصرف آب جبرانی و رسوب مدار پاشش |
| گرمایش سالن مرتفع با آب گرم یا بخار | یونیت هیتر | هوای تازه تأمین نمی‌کند |
تجهیزات مرتبط
جمع‌بندی
انتخاب از روی اقلیم و زون
قبل از ظرفیت اسمی، باید معلوم شود هوا سرد می‌شود یا یک سیال فرآیندی، و آیا چند فضای مستقل دارید یا یک سالن.
✓
چیلر برای چند زون
✓
پکیج برای یک سالن
✓
ایرواشر فقط اقلیم خشک
✓
هواخنک بدون مصرف آب
