کویل، سطح تبادل حرارت بین هوا و سیال است. صبا برودت پارس این کویل را برای آب سرد، آب گرم، بخار، مبرد مستقیم DX، کندانسور هوایی و اواپراتور سردخانه فریونی میسازد. ظرفیت از روی دبی هوا، دمای ورود و خروج، نوع سیال، افت فشار و فضای نصب تعیین میشود.
| کاربرد | لوله و فین | چیدمان |
|---|---|---|
| آب گرم تهویه | مس ۵/۸، فین صفحهای ۱۵۰ میکرون | ۱ یا ۲ ردیف، ۸ تا ۱۲ فین در اینچ |

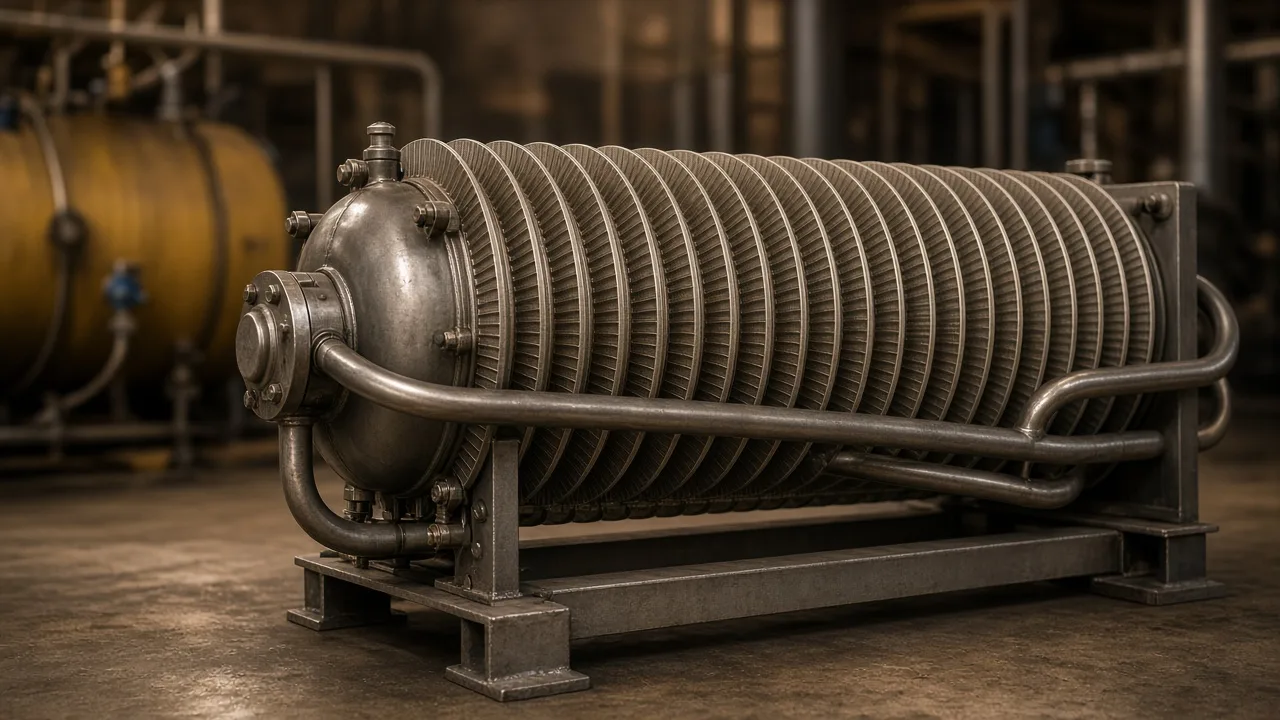

| بخار | مانسمان ۱/۲، فین اسپیرال حدود ۴۰۰ میکرون | حدود ۸ فین در اینچ |

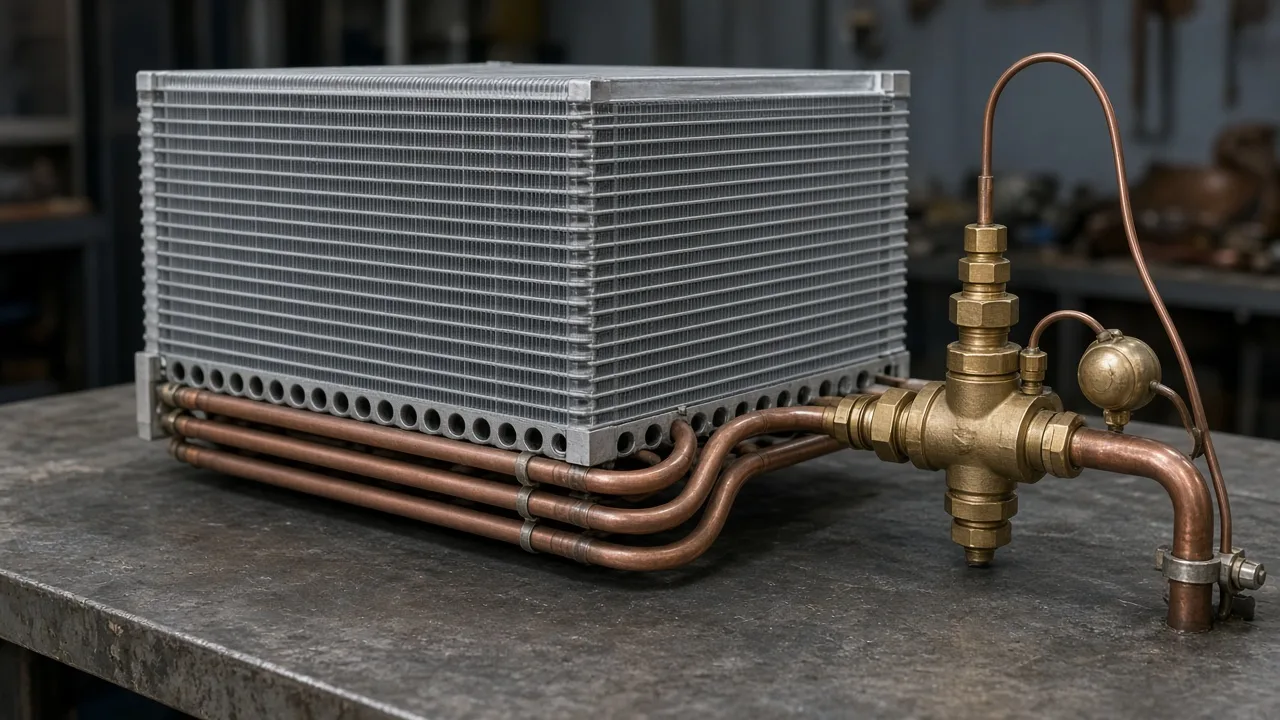

| آب سرد و DX | مس ۵/۸، فین ۱۵۰ میکرون، DX با ونتوری | ۴، ۶ یا ۸ ردیف، ۸ تا ۱۴ فین در اینچ |

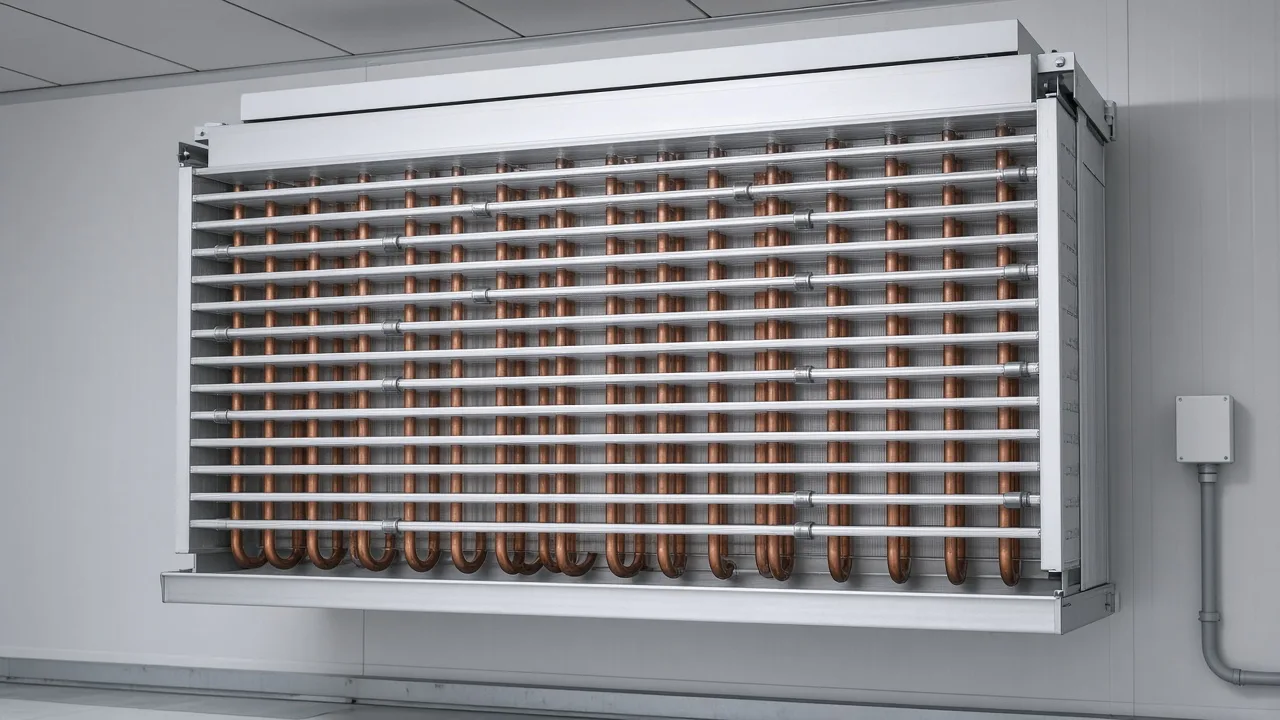

| اواپراتور بالای صفر | مس ۵/۸، فین ۳۵۰ میکرون | فاصله فین ۴.۵ میلیمتر |
| اواپراتور زیر صفر | همان کویل با جای المنت | فاصله فین ۷ میلیمتر |
| تونل انجماد | همان خانواده اواپراتور | فاصله فین ۱۰ میلیمتر |

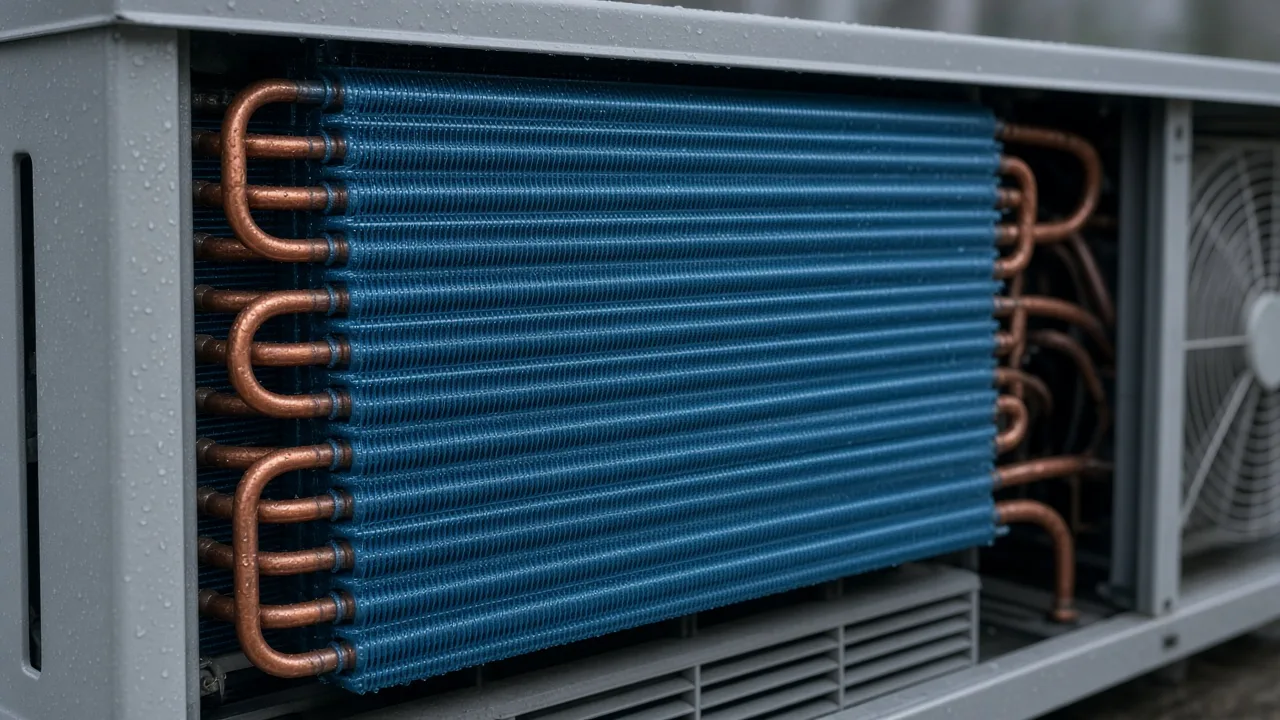

| کندانسور هوایی | مس ۳/۸، فین ۱۵۰ میکرون | ۲ تا ۴ ردیف، ۸ تا ۱۲ فین در اینچ؛ فین بلو در رطوبت |
| سیال | وضعیت مس | جایگزین معمول |
|---|---|---|
| آمونیاک | نامناسب؛ حمله به مس و آلیاژ مس | فولاد کربنی یا استنلس |
| اسید نیتریک، سولفوریک و هیدروکلریک | خوردگی شدید | با توجه به غلظت؛ اغلب آلیاژ مقاوم |
| آب دریا | خوردگی کلرایدی | تیتانیوم یا مس-نیکل |
| آب آمونیاکی | بسیار نامناسب | فولاد یا استنلس، پس از بررسی سیال |
| روغن صنعتی بدون عامل خورنده | قابل استفاده | اگر خوردگی مطرح نباشد فولاد کربنی اقتصادیتر و رساناییاش کمتر است |
ضریب هدایت تقریبی؛ ظرفیت کویل هشت برابر کم نمیشود
انتخاب اصلی آب، روغن، مبرد فریونی و تهویه
فین و برخی کویلهای هوایی
بخار، آب صنعتی و روغن؛ تقریباً یکهشتم رسانایی مس
سیال فرآیندی و کلراید، با محاسبه دوباره مقاومت دیواره
جایگزینی مس با فولاد ظرفیت را الزاماً ۸ برابر کم نمیکند
نمیتوان گفت مس برای هر آبی مناسب یا نامناسب است
مشخصات شیمیایی سیال، دما و فشار کاری باید به واحد مهندسی داده شود
کویل داخل این دستگاهها مینشیند: هواساز، پکیج یونیت، چیلر هواخنک، اواپراتور سردخانه و کندانسینگ یونیت. برای آمونیاک به صفحه تجهیزات آمونیاکی مراجعه کنید؛ مس در آن مدار استفاده نمیشود.
کویل سفارشی صبا برودت پارس
انتخاب کویل با نام تجاری تمام نمیشود. دبی هوا، سیال، تعداد ردیف، فاصله فین و اقلیم باید با هم خوانده شوند. ساخت شامل شستشو، آزمون ۱.۵ برابری و فریم CNC است.
طراحی مطابق AHRI 410
فین ۱۵۰ یا ۳۵۰ میکرون بر اساس کاربرد

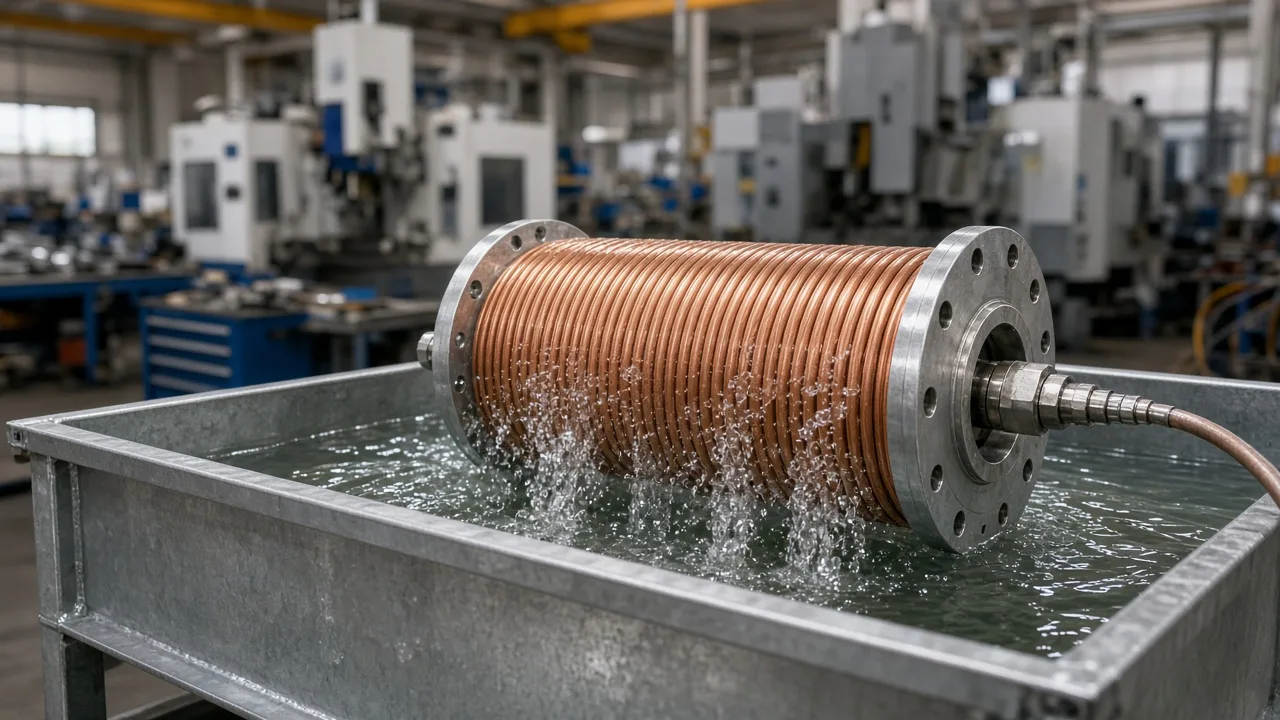

آزمون فشار مستغرق
مس برای آمونیاک استفاده نمیشود
