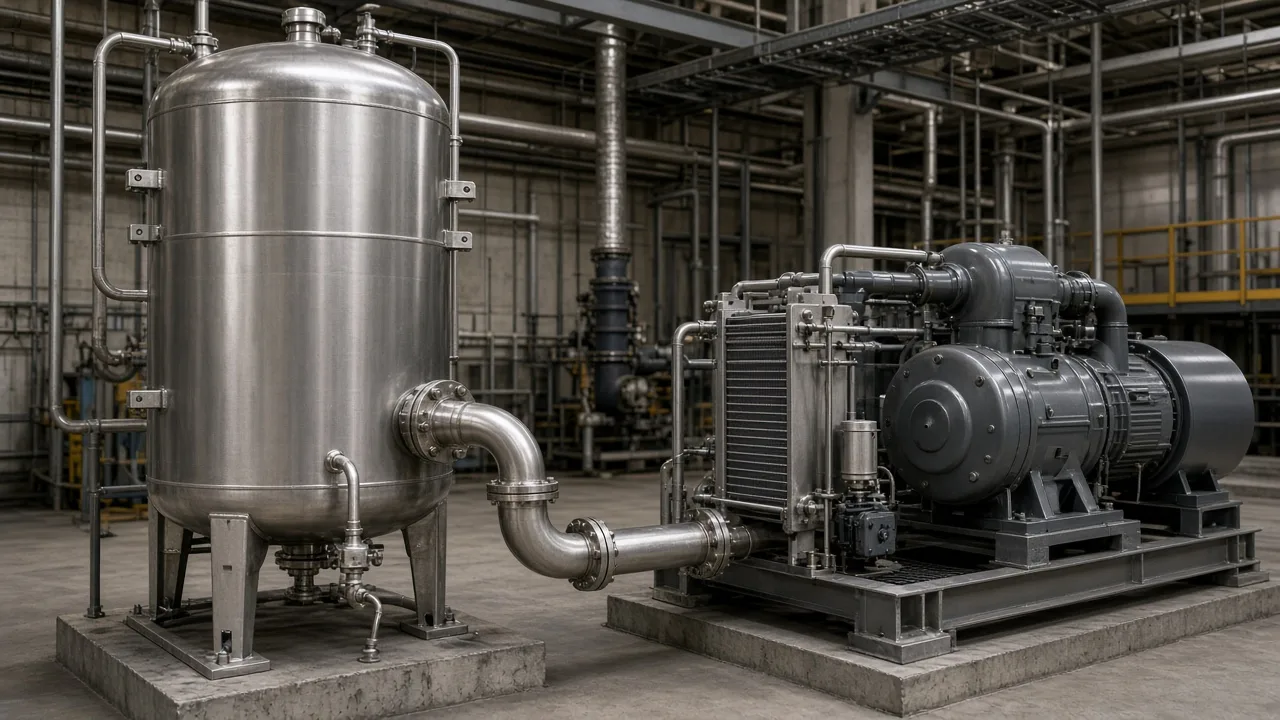

ریسیور ترموسیفون مخزن ذخیره مایع تخصصی در سیستمهای تبرید آمونیاکی است که NH₃ مایع را برای خنککاری روغن کمپرسورها (اویل کولر) تأمین میکند. برخلاف سیستمهای پمپی، گردش مبرد در مدار ترموسیفون کاملاً بر اساس فیزیک و بدون پمپ مکانیکی انجام میشود.
صبا برودت پارس با طراحی دقیق ارتفاع و سایزینگ خطوط ترموسیفون، راندمان خنککاری کمپرسورهای اسکرو آمونیاکی را در سختترین شرایط دمایی تضمین میکند. جزئیات کلی در مخازن تحت فشار آمونیاکی.
بخشی از تجهیزات آمونیاکی — متمایز از ریسیور مایع پرفشار پرفشار سمت High-Side.
مایع پایین میرود — دوفازی بالا میآید
ارتفاع بالاتر
سرازیر به اویل کولر
تبخیر جزئی
صعود طبیعی
Static Head — Driving Force جریان طبیعی
هد ترموسیفون — پاسکال
شتاب گرانش
سطح مایع ریسیور تا اویل کولر
NH₃ مایع خالص — چگالی بالا
مخلوط دوفازی — چگالی کمتر
اختلاف چگالی = نیروی محرکه
هد ترموسیفون > افت فشار مسیر
حداقل بالاتر از اویل کولر
جمع افتهای دینامیکی مسیر
لوله برگشت باید به مراتب بزرگتر از لوله رفت طراحی شود تا جریان دوفازی خفه نشود.
Natural Circulation · ΔP > ΣΔP_friction
ریسیورهای ترموسیفون صبا برودت پارس با طراحی هد استاتیک، ارتفاع نصب ۲–۳ متر و سایزینگ صحیح لوله رفت/برگشت، خنککاری مطمئن روغن کمپرسورهای آمونیاکی را بدون پمپ و بدون افت راندمان حجمی فراهم میکنند.
گردش طبیعی — بدون پمپ
ΔP = g·H·(ρ_liq − ρ_mix)
ارتفاع ۲–۳ م بالای اویل کولر
لوله برگشت بزرگتر

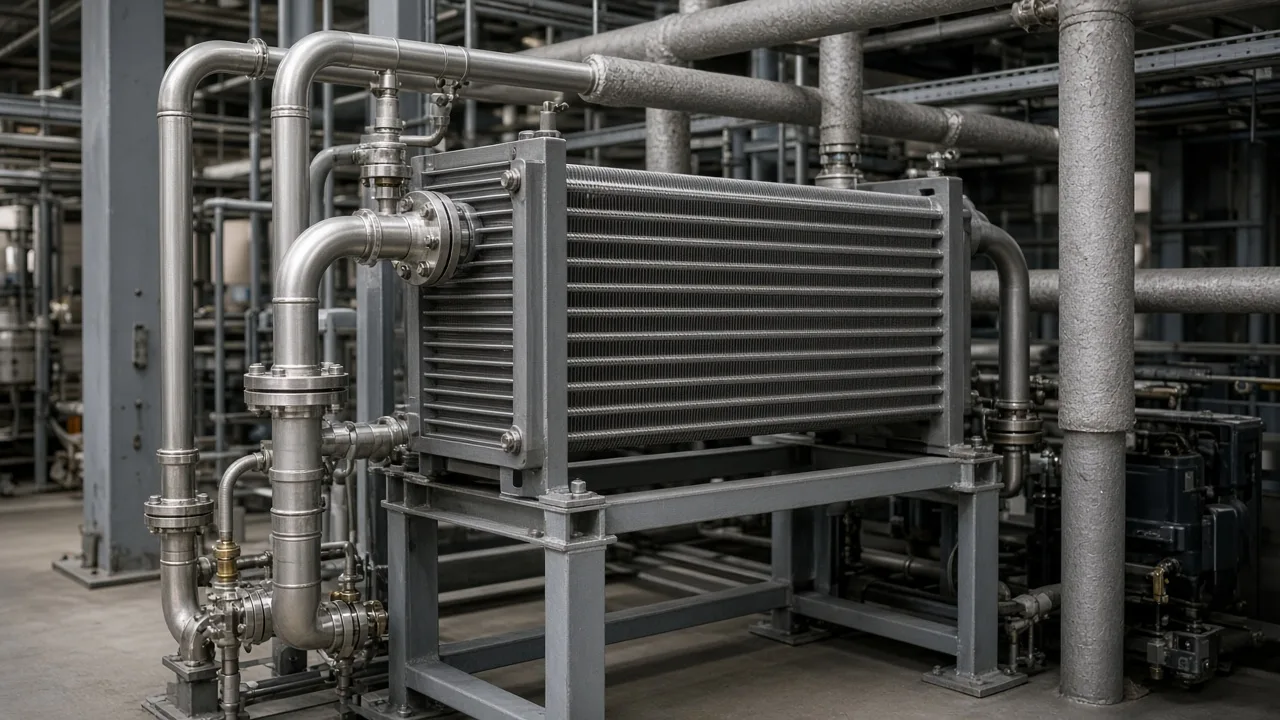

بهتر از Liquid Injection
کمپرسور اسکرو NH₃
