طراحی و مهندسی سیستم‌های تبرید صنعتی | فاز E در پروژه‌های EPC (صبا برودت پارس)

طراحی غیراصولی سیستم‌های تبرید معمولاً به دو شکل خود را نشان می‌دهد: یا سیستم توان سرمایش کافی ندارد (Undersizing) که منجر به فساد محصول می‌شود، یا تجهیزات بسیار بزرگ‌تر از حد نیاز انتخاب می‌شوند (Oversizing) که نتیجه آن استهلاک شدید کمپرسورها، مصرف بالای برق و هدررفت سرمایه اولیه است.

برای درک جایگاه این فاز در کل پروژه، صفحه پروژه‌های EPC تبرید صنعتی را مطالعه کنید.

فرآیند طراحی مهندسی در مجموعه ما یک روند خطی ساده نیست، بلکه یک چرخه تکاملی است که در گام‌های تخصصی زیر انجام می‌پذیرد.

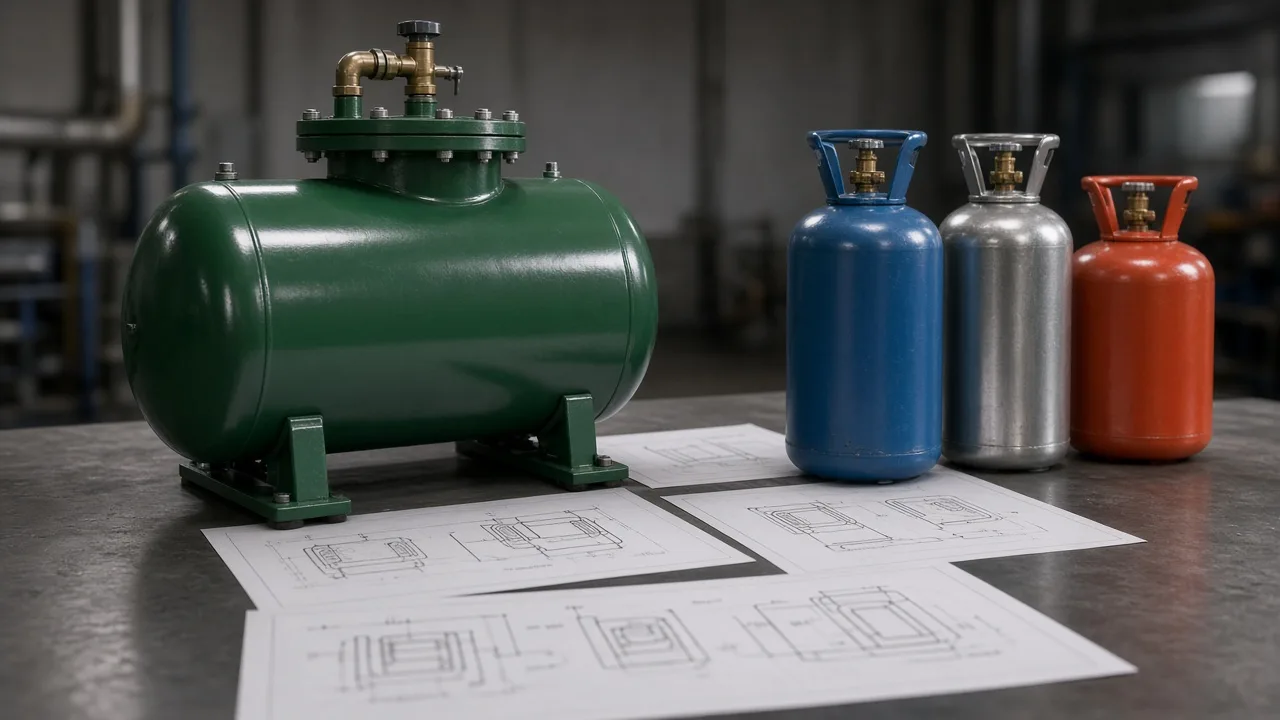

در اولین گام، جلسات متعددی با کارفرما برگزار می‌شود تا نیازهای دقیق فرآیند (دمای مورد نیاز، حجم محصول، زمان انجماد و محدودیت‌های سایت) استخراج شود. مهم‌ترین تصمیم این مرحله، انتخاب نوع مبرد (Refrigerant Selection) است.

برای سردخانه آمونیاکی و سردخانه فریونی می‌توانید صفحات تخصصی مرتبط را مطالعه کنید.

قلب تپنده فاز مهندسی، محاسبه دقیق بارهای حرارتی است. مهندسان صبا برودت به جای تخمین سرانگشتی، بارهای حرارتی را به صورت دینامیک و ساعت‌به‌ساعت (در طول ۲۴ ساعت) محاسبه می‌کنند.

فرمول بار کل برودتی:

Qtotal = Qtransmission + Qproduct + Qinternal + Qinfiltration + Qequipment

• Q_transmission: حرارت عبوری از دیواره‌ها، سقف و کف عایق‌بندی‌شده
• Q_product: گرمای نهان و محسوس محصول ورودی (تنفس میوه، انجماد گوشت و ...)
• Q_internal: بار داخلی شامل حرارت کارگران، لیفتراک‌ها و روشنایی
• Q_infiltration: بار ناشی از باز و بسته شدن درب‌ها و نفوذ هوای گرم و مرطوب
• Q_equipment: بار تجهیزات داخل سالن سرمایش

این محاسبات مطابق استاندارد ASHRAE و با نرم‌افزارهای CoolPack و EES انجام می‌شود. برای طراحی ساختمان سردخانه به طراحی سردخانه مراجعه کنید.

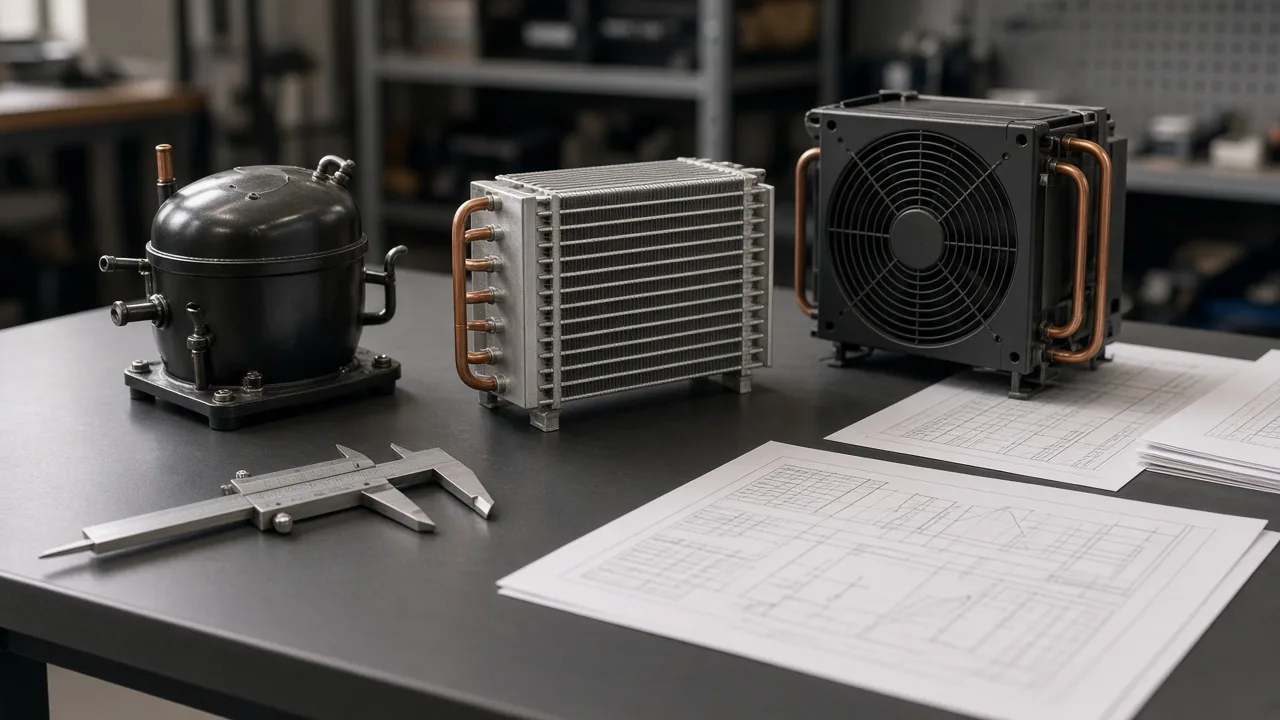

پس از استخراج بار حرارتی، تجهیزات اصلی انتخاب می‌شوند. هدف رساندن ضریب عملکرد (COP) سیستم به بالاترین حد ممکن است.

رابطه راندمان: COP = Qc / Win

در اینجا Q_c ظرفیت تبرید ایجادشده و W_in توان مصرفی کمپرسور است. با انتخاب کندانسور تبخیری مناسب بر اساس دمای حباب مرطوب (Wet Bulb) منطقه، فشار دهش کاهش یافته و مصرف برق کمپرسور به شدت پایین می‌آید.

🔗 پس از تأیید نهایی سایزینگ، لیست دقیق متریال (MTO) برای مرحله تأمین تجهیزات تبرید صنعتی ارسال می‌شود. برای انتخاب کمپرسور صنعتی کمپرسور Frick و کمپرسور اسکرو Frick را مطالعه کنید.

نقشه‌های P&ID (Piping and Instrumentation Diagram) سند هویتی سیستم برودتی شما هستند. سایز لوله‌های مکش (Suction)، دهش (Discharge) و خطوط مایع (Liquid Lines) به گونه‌ای محاسبه می‌شود که سرعت مبرد بهینه و برگشت روغن (Oil Return) به کمپرسور صحیح باشد.

هر یک درجه افت دما ناشی از افت فشار (ΔP) در خط مکش می‌تواند راندمان سیستم را تا ۲٪ کاهش دهد. طراحی پایپینگ در فاز ساخت و نصب تاسیسات برودتی بر اساس همین نقشه‌ها اجرا می‌شود.

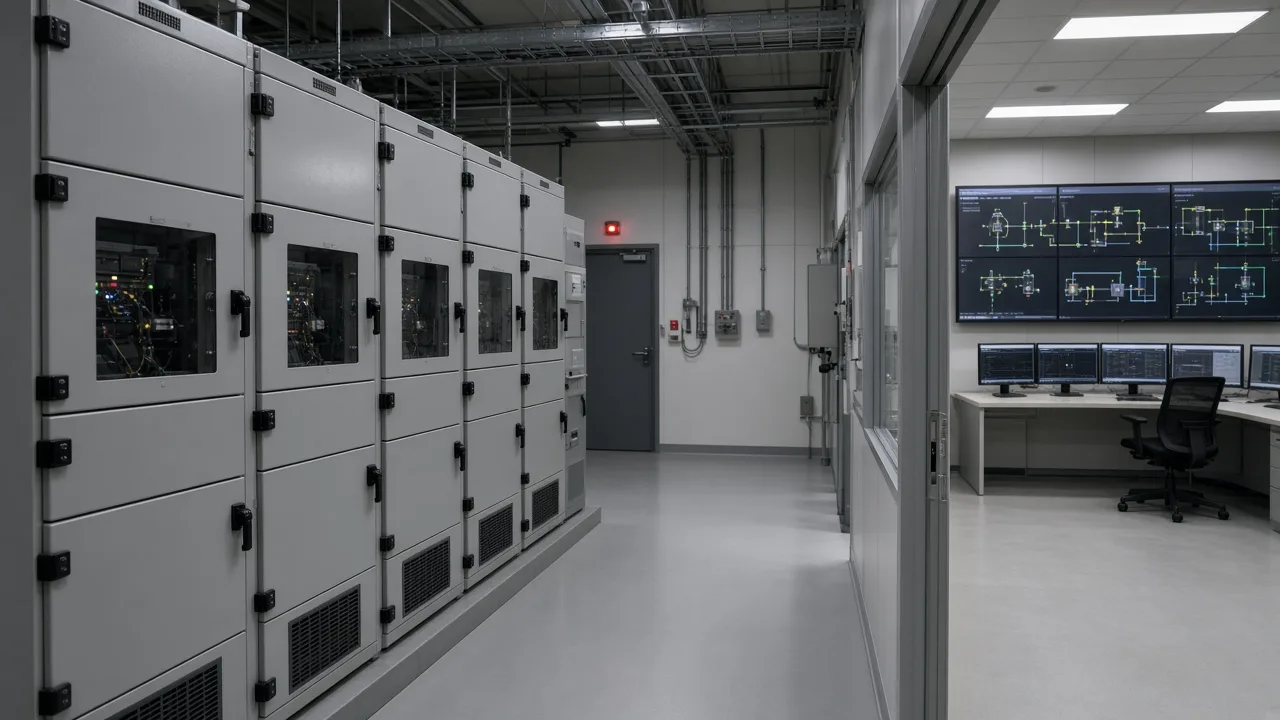

سیستم‌های تبرید مدرن نیازمند مغز متفکر هوشمند هستند. تیم مهندسی برق و کنترل صبا برودت موارد زیر را طراحی می‌کند.

در طراحی‌های صبا برودت از تکنیک‌های پیشرفته‌ای استفاده می‌شود که هزینه برق کارخانه را در بلندمدت به شدت کاهش می‌دهد.

یکی از نقاط تمایز دپارتمان مهندسی صبا برودت، استفاده از BIM (Building Information Modeling) و تولید نقشه‌های سه‌بعدی دقیق پیش از اجراست. با Revit تمامی لوله‌کشی‌ها، کمپرسورها، اواپراتورها و ساپورت‌ها در فضای مجازی شبیه‌سازی می‌شوند.

تداخل‌یابی (Clash Detection) تضمین می‌کند لوله‌های برودتی با کابل برق، داکت تهویه یا سازه ساختمان برخورد نداشته باشند — و هزینه اصلاح در کارگاه به صفر برسد.

مقوله ایمنی در طراحی خط قرمز ماست. در پروژه‌های آمونیاکی، مهندسان ما مطالعات HAZOP (Hazard and Operability Study) را انجام می‌دهند. برای تجهیزات آمونیاکی و استانداردهای ایمنی آمونیاک صفحات تخصصی را ببینید.

تمام محاسبات و نقشه‌های خروجی دپارتمان مهندسی مستند، قابل دفاع و منطبق بر سخت‌گیرانه‌ترین استانداردهای بین‌المللی است.

فاز طراحی، مرز بین یک سیستم پردردسر و یک سرمایه‌گذاری پرسود و پایدار است. دپارتمان مهندسی صبا برودت پارس آماده است تا ایده‌ها و نیازهای صنعتی شما را به نقشه‌هایی دقیق، بهینه و سیستم‌هایی قدرتمند تبدیل کند.

گام بعدی در مسیر EPC: پس از تکمیل و تأیید نقشه‌های مهندسی، پروژه وارد فاز تأمین تجهیزات تبرید صنعتی خواهد شد. برای مرور کلی فرآیند به پروژه‌های EPC تبرید صنعتی مراجعه کنید.
