بخش‌های مقاله
مراحل طراحی سردخانه
طراحی یک سردخانه صنعتی موفق، نیازمند پیروی از یک روند منطقی، علمی و مرحله‌به‌مرحله است. هر مرحله بر پایه اطلاعات و تصمیمات مرحله قبل استوار است و اگر حتی یک بخش از آن نادیده گرفته شود، می‌تواند به کاهش راندمان، افزایش هزینه و حتی شکست پروژه منجر شود.
1
نیازسنجی دقیق و تحلیل محصول
نقطه شروع طراحی، شناخت کامل نیاز پروژه است. طراح باید بداند که چه محصولی قرار است در سردخانه نگهداری شود، چه ویژگی‌هایی دارد و چه شرایطی برای نگهداری آن ضروری است.
جزئیات مهم:
- دمای مطلوب نگهداری
- میزان رطوبت مناسب
- زمان ماندگاری
- میزان ورود و خروج کالا
- حساسیت به نور، گاز، یا نوسانات دما
2
تعیین ظرفیت و نوع عملکرد
در این مرحله، طراح باید ظرفیت مورد نیاز را بر اساس حجم کالای ورودی، مدت زمان نگهداری، و تعداد دفعات تردد محاسبه کند. محاسبات باید شامل حجم مفید داخل سالن‌ها، میزان بارگذاری استاندارد بر مترمکعب و پیش‌بینی افزایش ظرفیت در آینده باشد.
جزئیات مهم:
- حجم مفید داخل سالن‌ها
- میزان بارگذاری استاندارد بر مترمکعب
- پیش‌بینی افزایش ظرفیت در آینده
- نوع سردخانه (بالای صفر، زیر صفر، دو مداره)
3
محاسبه بار برودتی
محاسبه دقیق بار برودتی (Cooling Load) یکی از حیاتی‌ترین مراحل طراحی است. این بار شامل مجموع عوامل مختلفی است که باید به دقت محاسبه شود.
جزئیات مهم:
- بار محصول - انرژی لازم برای کاهش دمای کالای ورودی
- بار نفوذ هوا - ورود هوای گرم در هنگام باز شدن درب‌ها
- بار دیوارها و سقف - انتقال حرارت از بیرون به فضای سردخانه
- بار تجهیزات و روشنایی - گرمای تولید شده توسط کارکنان، موتور، لامپ‌ها و اپراتورها
4
طراحی فضای داخلی و مسیر جریان هوا
نقشه‌کشی فضاهای داخلی باید به گونه‌ای باشد که جریان هوای سرد به‌صورت یکنواخت در تمام نقاط پخش شود و اواپراتورها به‌درستی جانمایی شوند.
جزئیات مهم:
- جریان هوای سرد به‌صورت یکنواخت در تمام نقاط پخش شود
- اواپراتورها به‌درستی جانمایی شوند
- مسیر حرکت لیفتراک یا کارگران بدون انسداد باشد
- نقاط کور حرارتی یا گرمخانه ایجاد نشود
5
انتخاب سیستم تبرید مناسب
در این مرحله تصمیم‌گیری میان استفاده از سیستم فریونی یا آمونیاکی انجام می‌شود. تفاوت‌ها در طراحی سیستم تبرید به‌صورت خلاصه شامل ظرفیت، پیچیدگی، ایمنی و هزینه‌ها است.
جزئیات مهم:
- مقایسه فریونی و آمونیاکی
- ظرفیت و مقیاس پروژه
- هزینه اولیه و نگهداری
- ملاحظات ایمنی و زیست‌محیطی
6
طراحی عایق‌بندی و مصالح ساختمانی
انتخاب ضخامت و نوع پنل‌های عایق از مهم‌ترین تصمیمات طراحی است. برای سردخانه‌های زیر صفر و آمونیاکی معمولاً از پنل‌های با ضخامت ۱۵ سانتی‌متر و فوم پلی‌یورتان با دانسیته بالا استفاده می‌شود.
جزئیات مهم:
- ضخامت پنل‌های عایق (۱۵ سانتی‌متر برای زیر صفر)
- نوع فوم پلی‌یورتان با دانسیته بالا
- کف‌سازی، زه‌کشی و کف‌گرمایش
- جلوگیری از تقطیر روی دیوارها

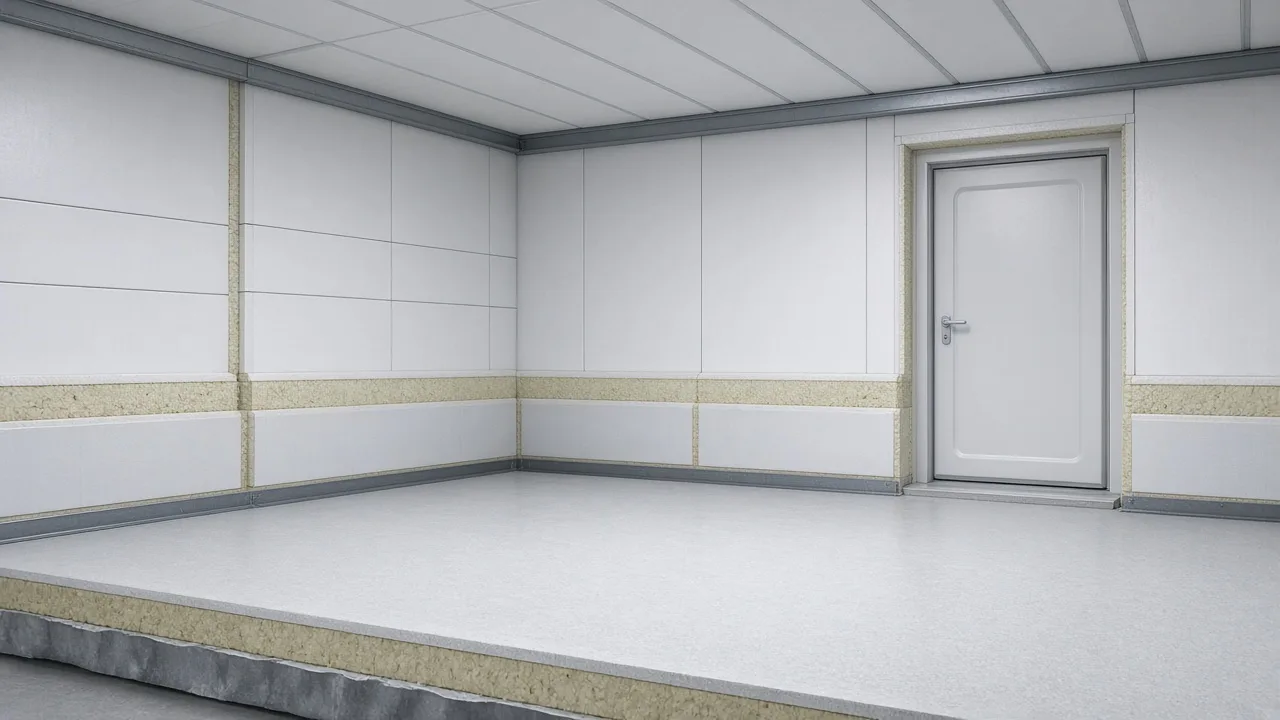

استانداردها و الزامات طراحی سردخانه
یکی از مهم‌ترین عوامل در موفقیت یک پروژه سردخانه‌ای، رعایت استانداردهای فنی و ضوابط قانونی در مرحله طراحی است. طراحی سردخانه بدون درنظر گرفتن این الزامات می‌تواند منجر به عدم دریافت مجوز، کاهش بهره‌وری، یا حتی مخاطرات ایمنی شود.
استانداردهای بین‌المللی طراحی سردخانه
I
IIAR (USA)
طراحی سیستم‌های آمونیاکی
حوزه پوشش:الزامات ایمنی، جانمایی تجهیزات، تهویه اضطراری
کاربرد:برای محاسبات فنی و راندمان انرژی
A
ASHRAE
اصول تبرید، عایق‌بندی، بار برودتی
حوزه پوشش:اصول تبرید، عایق‌بندی، بار برودتی
کاربرد:برای محاسبات فنی و راندمان انرژی
D
DIN (Germany)
الزامات ساختمانی، پنل و مصالح
حوزه پوشش:الزامات ساختمانی، پنل و مصالح
کاربرد:به‌ویژه برای طراحی سازه‌های سردخانه‌ای در اروپا
G
GMP / HACCP
الزامات بهداشتی
حوزه پوشش:الزامات بهداشتی
کاربرد:ویژه صنایع غذایی و دارویی
الزامات ایمنی در طراحی سردخانه‌های آمونیاکی
سیستم نشت‌یاب گاز
در محل کمپرسورها و شیرآلات
- سنسورهای نشت‌یاب
- آلارم‌های هشدار
- سیستم کنترل مرکزی
تهویه اضطراری
با ظرفیت بالا و کنترل اتوماتیک
- فن‌های تهویه قوی
- سیستم کنترل خودکار
- دسترسی آسان
الزامات بهداشتی و صنعت‌محور
کف و دیوار قابل شست‌وشو
با شیب مناسب برای زه‌کشی
- مصالح ضدباکتری
- شیب مناسب زه‌کشی
- سطح صاف و بدون درز
الزامات جغرافیایی و اقلیمی
ضخامت عایق و نوع پنل
شرایط اقلیمی محل پروژه تأثیر مستقیم دارد بر
- ضخامت عایق مناسب
- نوع پنل بر اساس اقلیم
- مقاومت در برابر رطوبت
نکته مهم
صبا برودت پارس در طراحی سردخانه‌های آمونیاکی، به‌صورت پیش‌فرض از استانداردهای IIAR و DIN بهره می‌گیرد تا ایمنی، دوام و عملکرد سیستم در سطح بین‌المللی تضمین شود.

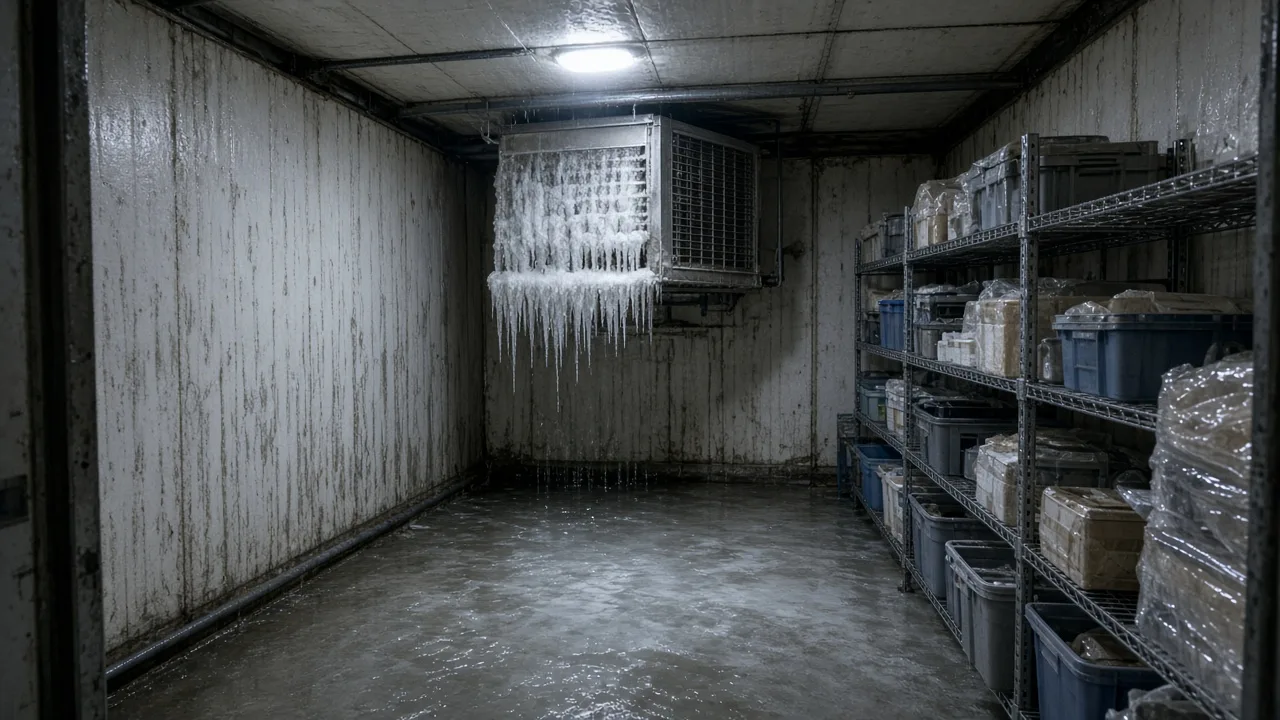

اشتباهات رایج در طراحی سردخانه
طراحی سردخانه، فرآیندی است که اگرچه بر پایه محاسبات دقیق مهندسی انجام می‌شود، اما در عمل، اشتباهات رایجی در آن دیده می‌شود که می‌توانند کل پروژه را از نظر عملکرد، مصرف انرژی یا حتی مجوز بهره‌برداری با مشکل مواجه کنند.
1
طراحی بدون برآورد دقیق ظرفیت و بار برودتی
شدت: بحرانی
بزرگ‌ترین اشتباه، طراحی براساس حدس یا برآورد چشمی است
!عواقب و مشکلات
- ظرفیت کم = فساد کالا یا کاهش عمر کمپرسورها
- ظرفیت زیاد = مصرف انرژی بالا و استهلاک سیستم
✓راه‌حل‌ها و توصیه‌ها
- محاسبه دقیق بار برودتی
- در نظر گیری تمام عوامل مؤثر
- مشاوره با متخصصان
2
بی‌توجهی به تفکیک عملکردی فضاها
شدت: بحرانی
در بسیاری از طراحی‌های نامناسب، اتاق پیش‌سرد، تونل انجماد، نگهداری زیر صفر، نگهداری بالای صفر و بارگیری، همه در یک فضای مشترک طراحی می‌شوند
!عواقب و مشکلات
- هدررفت انرژی شدید
- افت کیفیت محصول
- اختلال در عملکرد تجهیزات
✓راه‌حل‌ها و توصیه‌ها
- تفکیک منطقی فضاها براساس نیاز دمایی
- طراحی مسیرهای جداگانه
- بهینه‌سازی جریان هوا
⚠
هشدار مهم
این اشتباهات می‌توانند کل پروژه را از نظر عملکرد، مصرف انرژی یا حتی مجوز بهره‌برداری با مشکل مواجه کنند. برای جلوگیری از این مشکلات، حتماً با تیم متخصص صبا برودت پارس مشورت کنید.

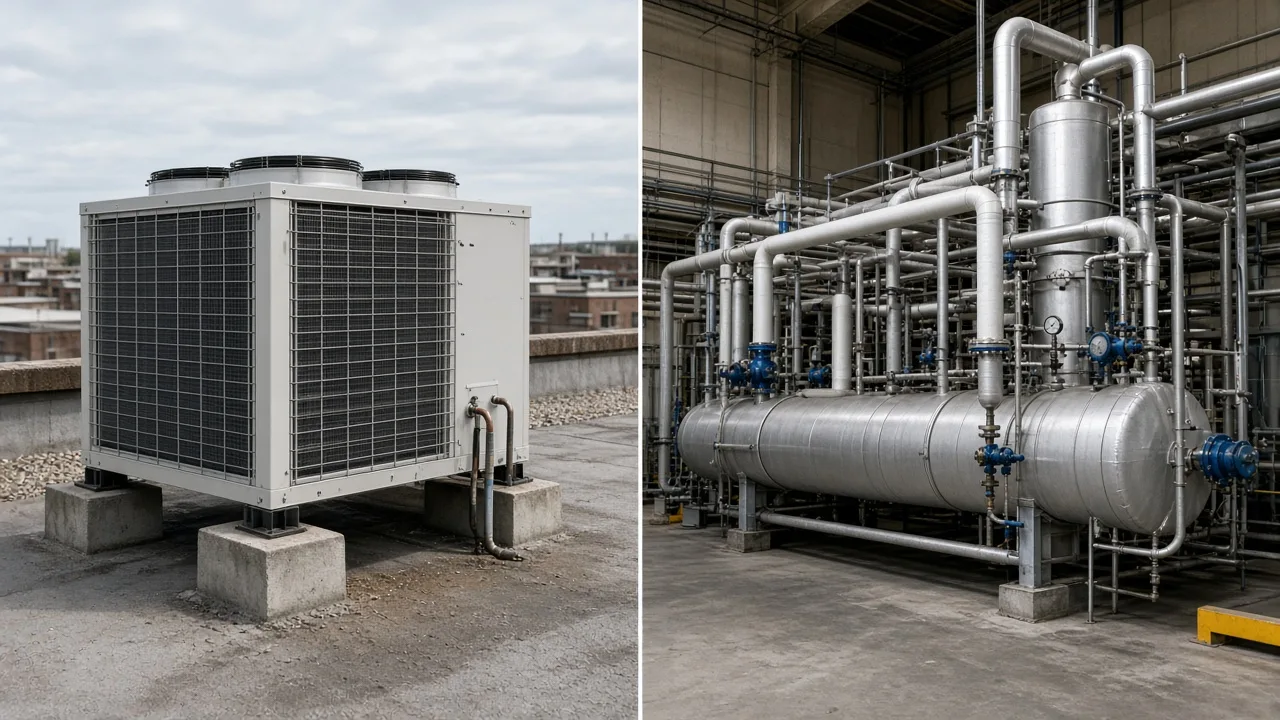

تفاوت‌های طراحی سردخانه فریونی و آمونیاکی
طراحی سردخانه‌های صنعتی بسته به نوع سیستم تبرید، تفاوت‌های جدی و اساسی دارد. در ایران، دو سیستم متداول برای سردخانه‌ها عبارت‌اند از: سیستم‌های تبرید فریونی (Freon-based) و سیستم‌های تبرید آمونیاکی (Ammonia-based). هر یک از این سیستم‌ها، بسته به نوع کاربرد، ظرفیت موردنیاز، ملاحظات ایمنی و بودجه، ویژگی‌ها و الزامات طراحی خاص خود را دارند.
جدول مقایسه سیستم‌های تبرید
| ویژگی | فریونی | آمونیاکی |
|---|---|---|
| ظرفیت طراحی و مقیاس پروژه | بیشتر در پروژه‌های کوچک تا متوسط کاربرد دارد | مناسب برای ظرفیت‌های بالا (بیش از ۵۰ تن تبرید) |
| طراحی تجهیزات و جانمایی | تجهیزات معمولاً به‌صورت اسپلیت یا پکیج طراحی می‌شوند | نیاز به موتورخانه مرکزی و فضای مستقل دارد |
| نکات ایمنی و الزامات حفاظتی | بی‌بو، بی‌رنگ و غیرخورنده است. ایمنی بالاتری دارد | ماده‌ای سمی، خورنده و قابل اشتعال است؛ نیاز به طراحی دقیق سیستم‌های ایمنی دارد |
| هزینه اولیه و هزینه نگهداری | هزینه اولیه پایین‌تر | هزینه اولیه بالاتر به‌دلیل تجهیزات خاص و زیرساخت‌های ایمنی |
F
مزایای سیستم فریونی
مناسب برای پروژه‌های کوچک تا متوسط
✓
اجرای ساده‌تر
با تیم‌های فنی عمومی
✓
هزینه اولیه پایین
مناسب برای پروژه‌های کوچک
A
مزایای سیستم آمونیاکی
مناسب برای پروژه‌های صنعتی و بزرگ
✓
راندمان بالا
و هزینه پایین‌تر بهره‌برداری
✓
دوست‌دار محیط زیست
ODP=0، GWP≈0
💡
نتیجه‌گیری
در انتخاب بین فریون و آمونیاک، طراحی دقیق نقش تعیین‌کننده‌ای دارد. اگرچه سردخانه‌های فریونی سریع‌تر و ارزان‌تر راه‌اندازی می‌شوند، اما در پروژه‌های صنعتی و بلندمدت، طراحی سردخانه آمونیاکی به‌مراتب اقتصادی‌تر، بادوام‌تر و سازگارتر با محیط زیست است.
سوالات متداول در طراحی سردخانه
پاسخ به رایج‌ترین سوالات در مورد طراحی سردخانه صنعتی. این بخش شامل سوالات متداولی است که مشتریان و کارفرمایان در مورد طراحی سردخانه دارند و پاسخ‌های تخصصی و جامعی برای آن‌ها ارائه می‌شود.
جمع‌بندی و توصیه‌های تیم صبا برودت پارس
طراحی سردخانه صنعتی، نقطه‌ای استراتژیک و زیربنایی در پروژه‌های زنجیره سرد به‌شمار می‌رود. هرگونه سهل‌انگاری یا تصمیم غیرمهندسی در این مرحله می‌تواند منجر به افزایش هزینه‌ها، افت راندمان، فساد کالا، کاهش طول عمر تجهیزات و حتی خطرات ایمنی شود.
راه‌اندازی سردخانه با شرکت صبا برودت پارس، تضمینی برای کیفیت، دقت و بهره‌وری است؛ چرا که این مجموعه با بهره‌مندی از دانش فنی روز، تجهیزات پیشرفته و تیم متخصص، هر پروژه را با بالاترین استانداردهای صنعتی و مطابق نیازهای مشتری به بهترین شکل اجرا می‌کند و این اطمینان را به شما می‌دهد که سرمایه‌گذاری شما در سردخانه، به سوددهی پایدار و عملکردی بی‌نقص منجر خواهد شد.
✓
