ساخت، نصب و اجرای سیستم‌های تبرید صنعتی | فاز C در پروژه‌های EPC (صبا برودت پارس)

در سایت پروژه صرفاً «نصب‌کننده» نیستیم؛ بلکه یک سیستم پیچیده مهندسی را پیاده‌سازی می‌کنیم. تمامی عملیات اجرایی بر اساس طرح مدون بازرسی و آزمون (ITP — Inspection and Test Plan) پیش می‌رود.

اجرای موتورخانه برودتی و شبکه انتقال مبرد نیازمند توالی دقیق (Sequence of Operation) است. تیم اجرایی صبا برودت این مراحل را با یکپارچگی کامل مدیریت می‌کند.

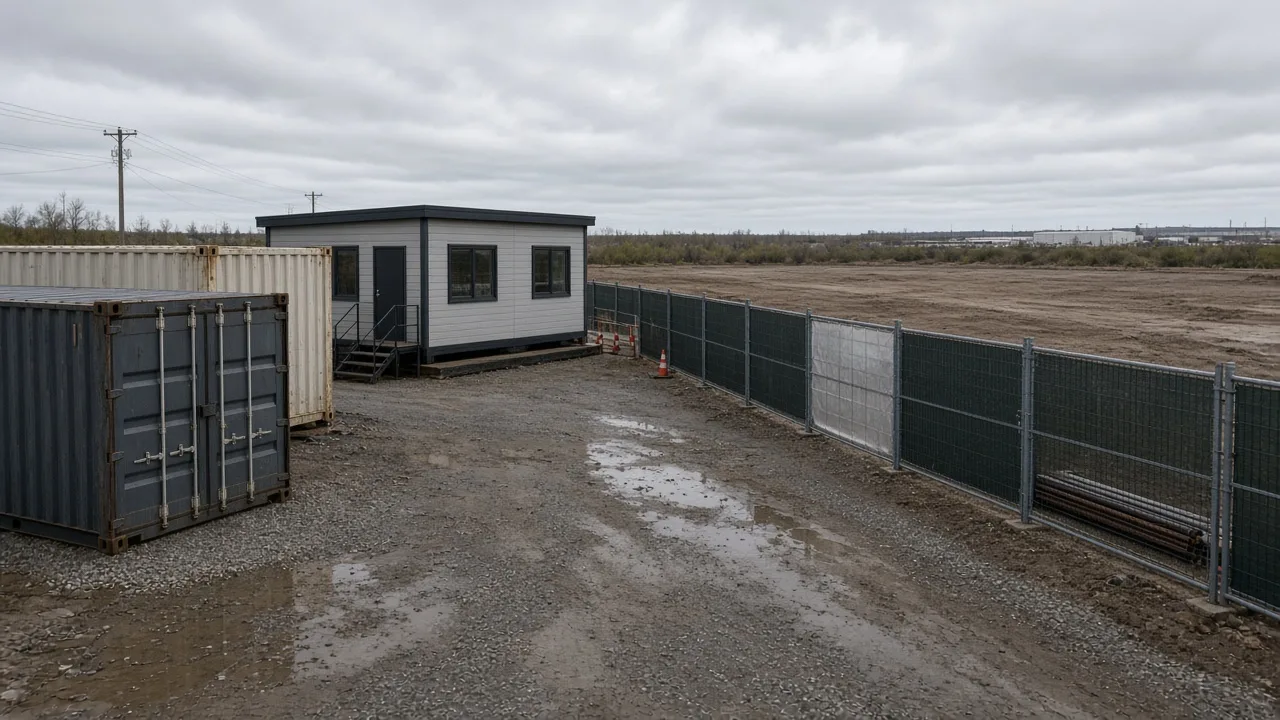

پیش از ورود تجهیزات، تیم اجرایی کارگاه را تجهیز می‌کند. تطبیق فونداسیون‌های سیویل با نقشه‌های سازه و ایجاد انبار مسقف از اقدامات حیاتی این مرحله است.

انتقال کمپرسور اسکرو Frick، کندانسورهای تبخیری و مخازن تحت فشار نیازمند ریگینگ (Rigging) تخصصی و محاسبات مرکز ثقل است. پس از استقرار، دو پارامتر به شدت کنترل می‌شود:

ایزولاسیون ارتعاشی (Vibration Isolation): فرکانس طبیعی سیستم لرزه‌گیر باید با فرکانس کارکرد دستگاه تداخل نداشته باشد.

fn = (1/2π) × √(k/m)

که در آن f_n فرکانس طبیعی، k سختی لرزه‌گیر و m جرم تجهیز است.

هم‌راستاسازی لیزری (Laser Alignment): کوپلینگ الکتروموتور و شفت کمپرسور با دقت صدم میلی‌متر تراز می‌شود تا استهلاک بلبرینگ‌ها به حداقل برسد. برای کمپرسور Frick و تجهیزات آمونیاکی جزئیات تجهیزات را ببینید.

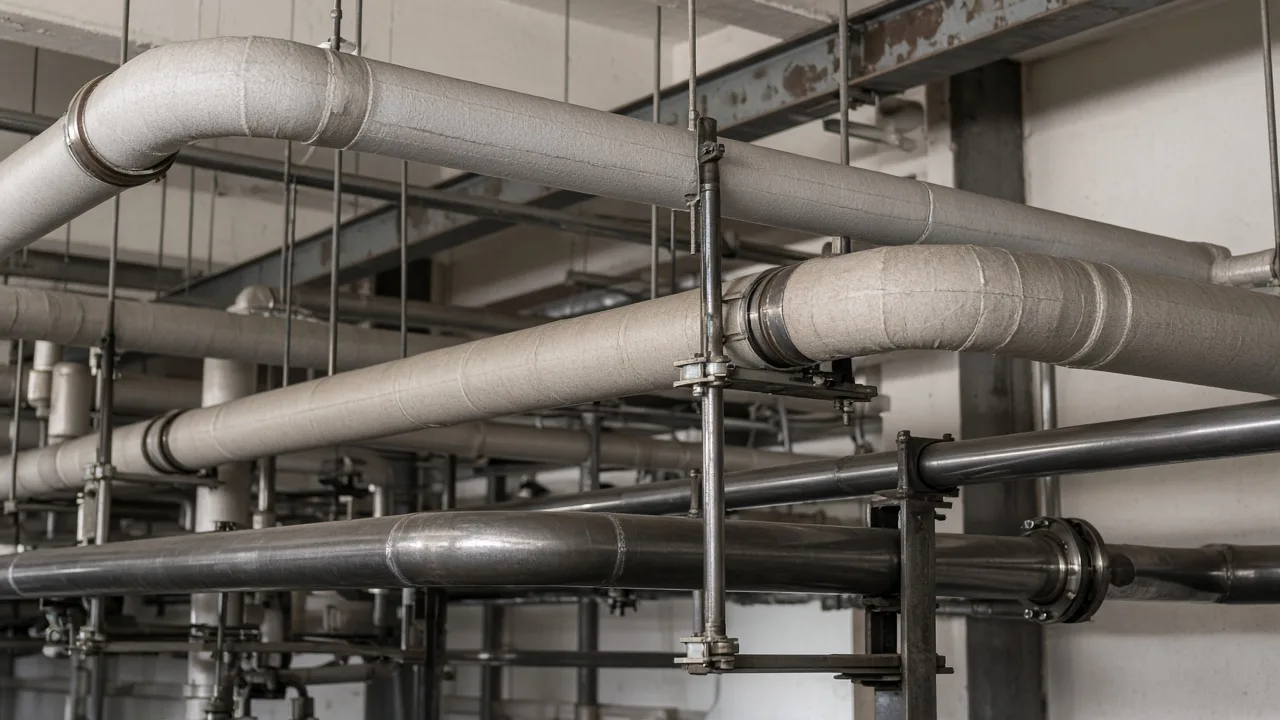

شبکه لوله‌کشی شریان‌های سیستم تبرید است. در سردخانه آمونیاکی استفاده از مس و آلیاژهای آن اکیداً ممنوع است. از فولاد کربنی Schedule 40/80 یا استنلس استیل استفاده می‌شود.

جوشکاری بر اساس WPS/PQR تأییدشده: عموماً TIG/GTAW در پاس ریشه و SMAW در پاس‌های پرکننده. نقشه‌های P&ID از فاز طراحی و مهندسی (فاز E) مبنای اجراست.

لوله‌های خط مکش (Suction) به دلیل دمای بسیار پایین مستعد تقطیر و یخ‌زدگی هستند. با عایق PUR تزریقی و روکش آلومینیومی (Jacketing) از اتلاف انرژی و خوردگی زیر عایق (CUI) جلوگیری می‌کنیم.

فرمول اتلاف حرارت از جداره عایق استوانه‌ای:

Qloss = (2π × k × L × (Tout − Tin)) / ln(r2/r1)

ضخامت عایق بر اساس این محاسبه در حین اجرا کنترل می‌شود.

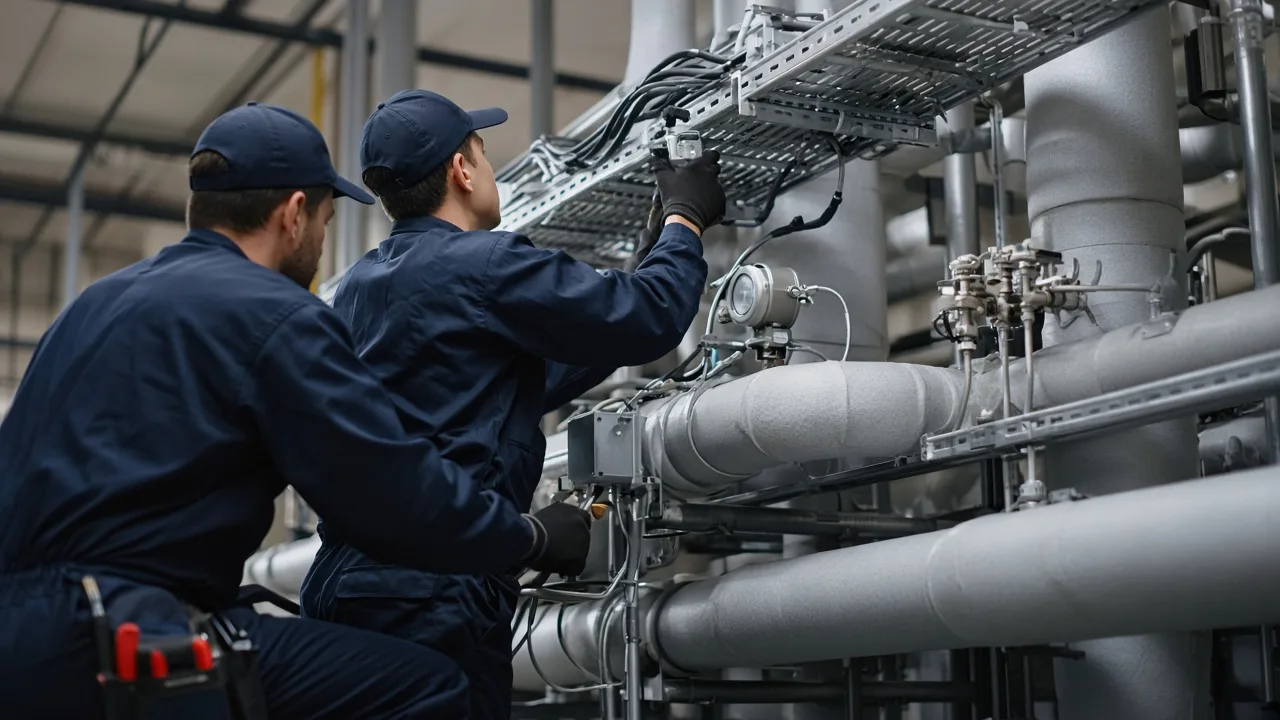

پس از نصب مکانیکی، دپارتمان برق وارد سایت می‌شود: تابلو MCC، VFD، PLC و کابل‌کشی سنسورهای دما، فشار و سطح مایع آمونیاک.

پیش از عایق‌کاری و راه‌اندازی و تحویل (Commissioning)، سیستم باید از فیلترهای سخت‌گیرانه QC عبور کند.

تست پنوماتیک (ASME):

Ppneumatic = 1.1 × Pdesign

فشار با نیتروژن خشک حبس شده و گراف افت فشار با حضور ناظر کارفرما تأیید می‌شود.

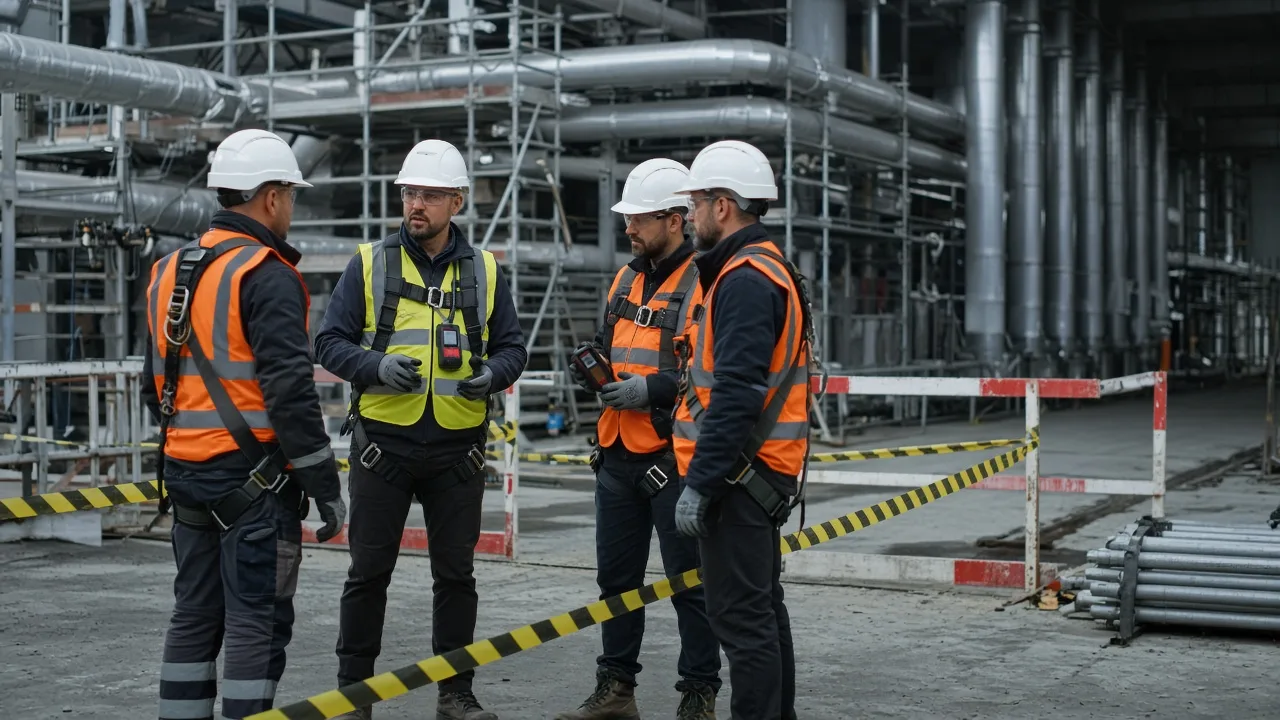

اجرای سردخانه آمونیاکی با خطرات سمیت و اشتعال‌پذیری نیازمند بالاترین سطح ایمنی است. سیاست صبا برودت «هدف‌گذاری حادثه صفر» (Zero Harm) است.

یک سیستم برودتی به همان اندازه قدرتمند است که ضعیف‌ترین جوش آن استحکام دارد. نصب غیراصولی می‌تواند بهترین تجهیزات دنیا را با خرابی مواجه کند.

گام نهایی: پس از Construction موفق، راه‌اندازی و تحویل (Commissioning) آغاز می‌شود. مرور کلی: پروژه‌های EPC تبرید صنعتی، طراحی و مهندسی (فاز E)، تأمین تجهیزات (فاز P).
