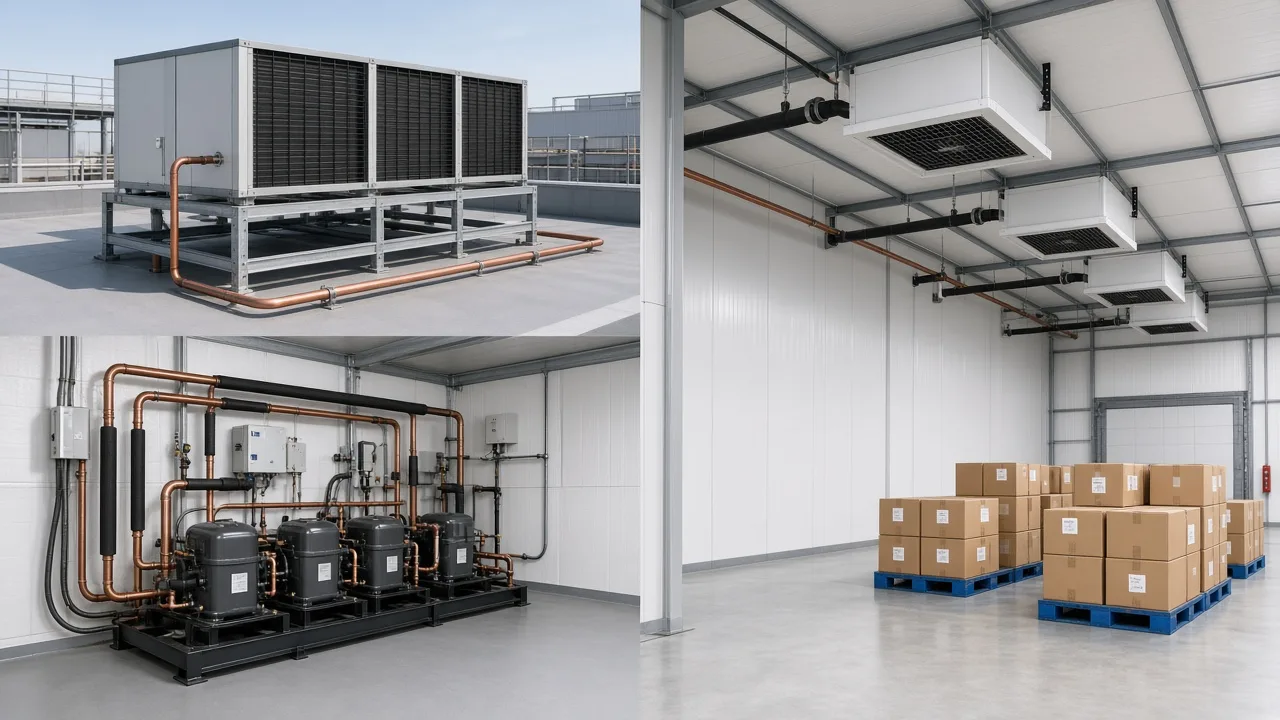

سردخانه های تجاری (فریونی)

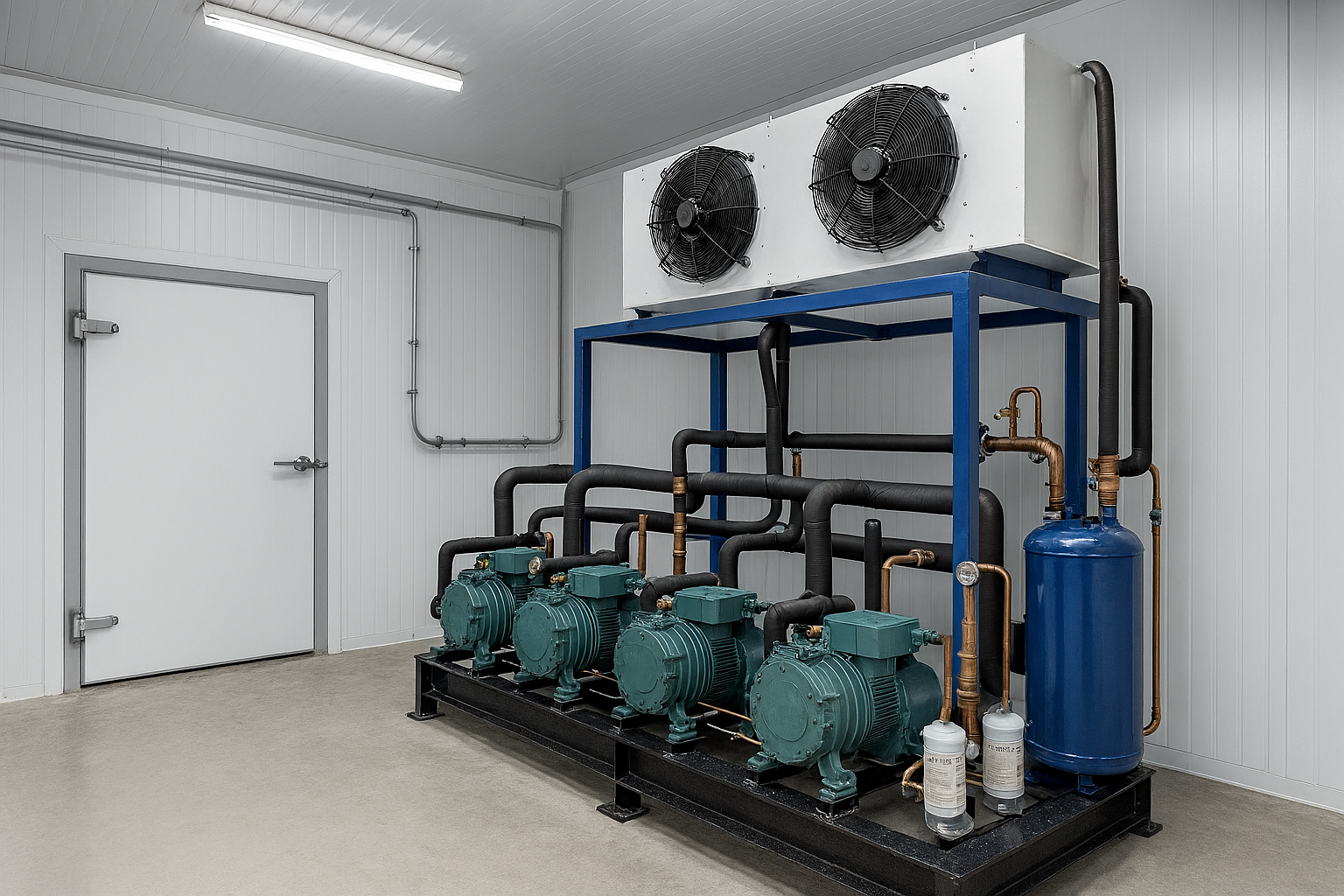

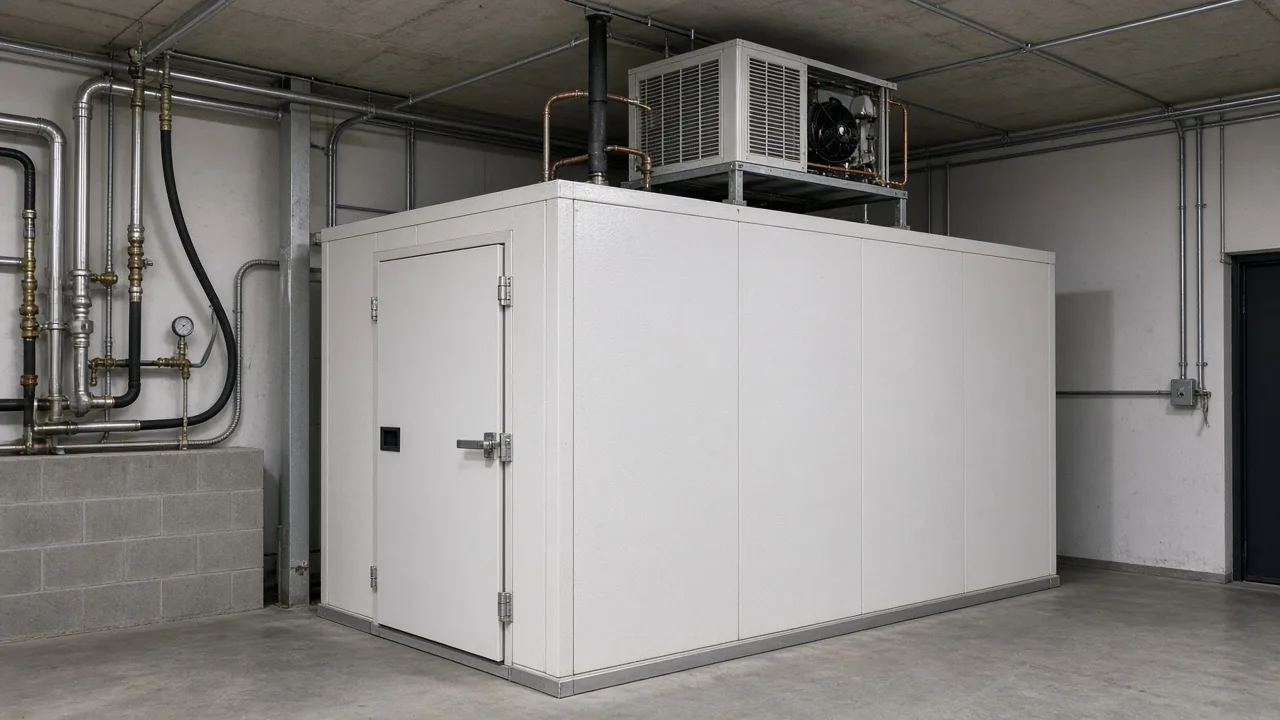

سردخانه فریونی چیست؟
تاریخچه و تحول مبردهای فریونی
نکات کلیدی:
• در دهه‌های گذشته، مبردهایی مانند R12 و R22 به‌طور گسترده مورد استفاده قرار می‌گرفتند.
• به مرور زمان و با توجه به اثرات مخرب آن‌ها بر لایه اوزون و تغییرات اقلیمی، استفاده از برخی از این مبردها ممنوع یا محدود شد.
• امروزه نسل‌های جدیدتر مانند HFCها (R134a، R404a) و همچنین مبردهای HFO که دوستدار محیط زیست هستند، جایگزین مبردهای قدیمی‌تر شده‌اند.

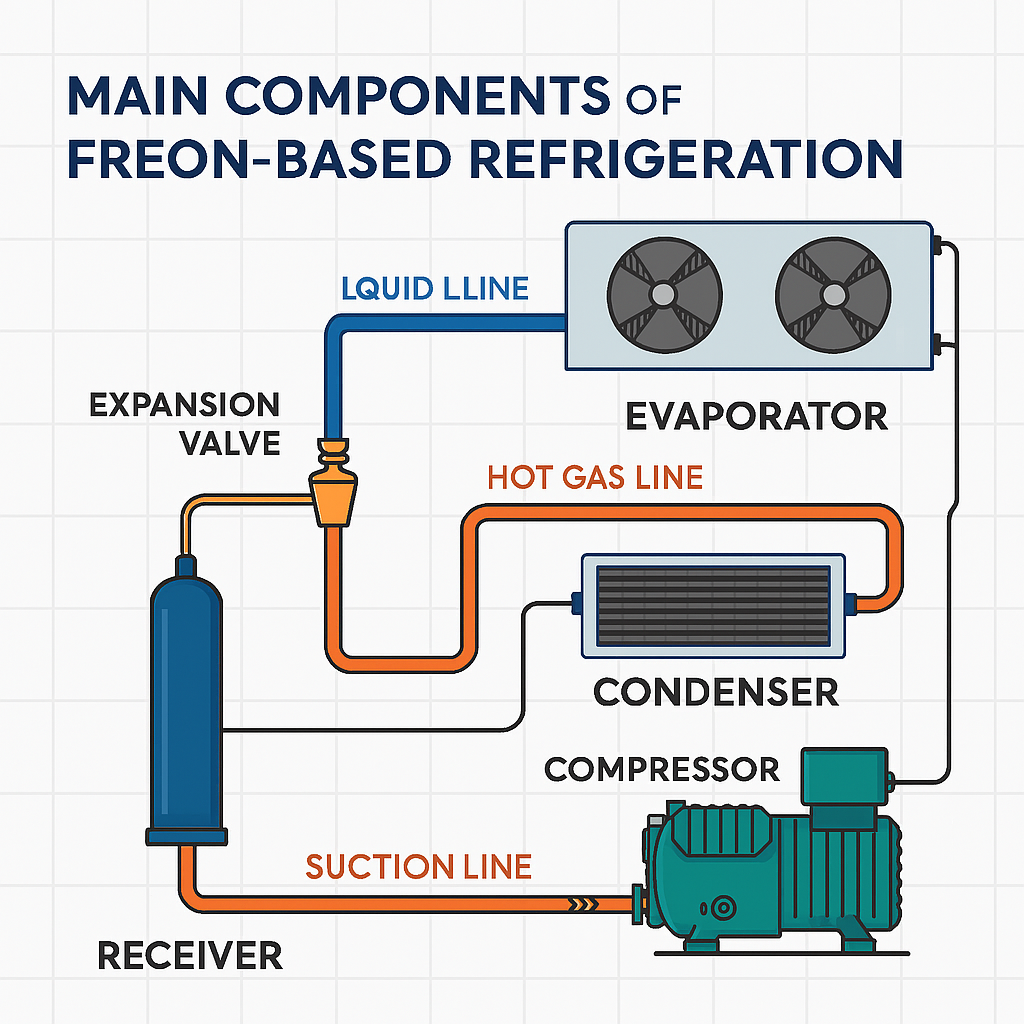

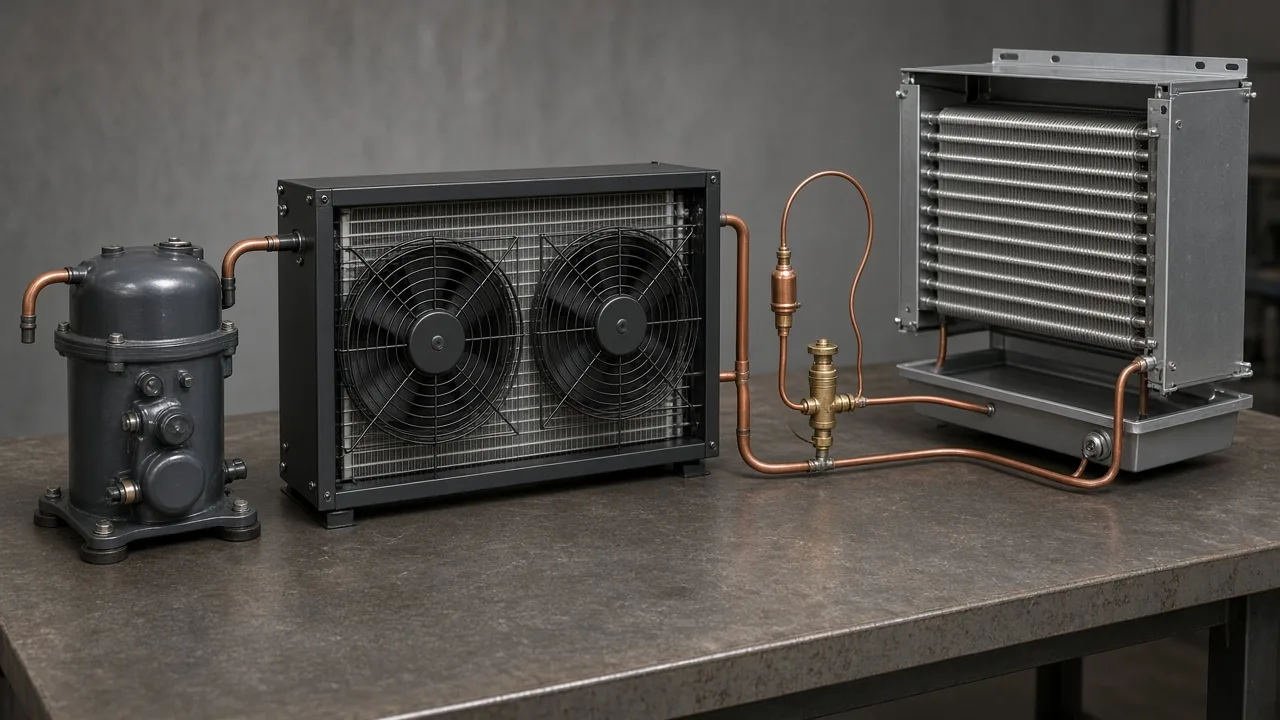

- کمپرسور (Compressor)کمپرسور قلب تپنده سیستم فریونی است. وظیفه آن فشرده‌سازی مبرد و افزایش فشار و دمای آن پیش از ورود به کندانسور است. • انواع رایج کمپرسور در سردخانه‌های فریونی: پیستونی، اسکرال، اسکرو و روتاری. • انتخاب نوع کمپرسور به ظرفیت سردخانه، نوع مبرد و شرایط کاری بستگی دارد.
- کندانسور (Condenser)کندانسور وظیفه تبدیل بخار داغ مبرد به مایع را بر عهده دارد. این کار معمولاً با دفع حرارت به محیط بیرون انجام می‌شود. • کندانسورها می‌توانند هوایی (Air Cooled) یا آبی (Water Cooled) باشند. • در پروژه‌های کوچک و متوسط، کندانسور هوایی به دلیل سادگی و هزینه کمتر رایج‌تر است.
- شیر انبساط (Expansion Valve)شیر انبساط باعث کاهش فشار مبرد شده و شرایط ورود آن به اواپراتور را فراهم می‌کند. این قطعه نقش کلیدی در کنترل دما و ظرفیت سرمایشی سیستم دارد.
- اواپراتور (Evaporator)اواپراتور همان بخشی است که در داخل فضای سردخانه قرار می‌گیرد و وظیفه‌اش جذب گرما از هوای داخل سردخانه است. مبرد پس از عبور از اواپراتور تبخیر شده و دما را به شدت کاهش می‌دهد.
- سیستم‌های کنترل و ایمنیبرای تضمین عملکرد مطمئن و پایدار، سردخانه‌های فریونی مجهز به تجهیزات کنترلی و حفاظتی هستند: • ترموستات‌ها و سنسورهای دما • فشارسنج‌ها و پرشر سوئیچ‌ها • تابلو برق و سیستم‌های اتوماسیون • کنترلرهای دیجیتال برای مدیریت هوشمند
فرآیند طراحی و مهندسی سردخانه فریونی
اولین گام در طراحی، محاسبه دقیق بار برودتی است. این محاسبات شامل عوامل زیر می‌شود:
1
محاسبات بار برودتی
• میزان محصول ورودی و دمای اولیه آن • ضریب انتقال حرارت دیوارها، سقف و کف سردخانه • بار ناشی از نفوذ هوا هنگام باز و بسته شدن درها • بار حرارتی ناشی از تجهیزات و پرسنل داخل سردخانه محاسبات دقیق بار برودتی، ظرفیت کمپرسور و سایر تجهیزات را تعیین می‌کند.
2
انتخاب مبرد مناسب
• در گذشته از R22 استفاده می‌شد، اما به دلیل مسائل زیست‌محیطی محدود شده است. • امروزه مبردهای R404a، R134a و R507 در سردخانه‌های مختلف رایج هستند. • در پروژه‌های جدید، استفاده از مبردهای نسل HFO به‌عنوان جایگزین سازگار با محیط زیست توصیه می‌شود.
3
جانمایی تجهیزات و طراحی جریان هوا
• طراحی درست محل قرارگیری اواپراتورها و نحوه توزیع هوا در سالن، نقش مهمی در یکنواختی دما دارد. • کمپرسور و کندانسور معمولاً در موتورخانه یا فضای خارجی نصب می‌شوند تا دسترسی برای تعمیرات آسان باشد. • مسیر لوله‌کشی مبرد باید کوتاه، ایمن و با کمترین افت فشار طراحی شود
4
استانداردهای ایمنی و زیست‌محیطی
در طراحی سردخانه‌های فریونی رعایت الزامات بین‌المللی ضروری است: • استانداردهای ASHRAE و ISO برای طراحی تبرید • محدودیت‌های استفاده از مبردهای CFC و HCFC بر اساس پروتکل مونترال • طراحی سیستم ایمنی برای کنترل نشتی مبردها

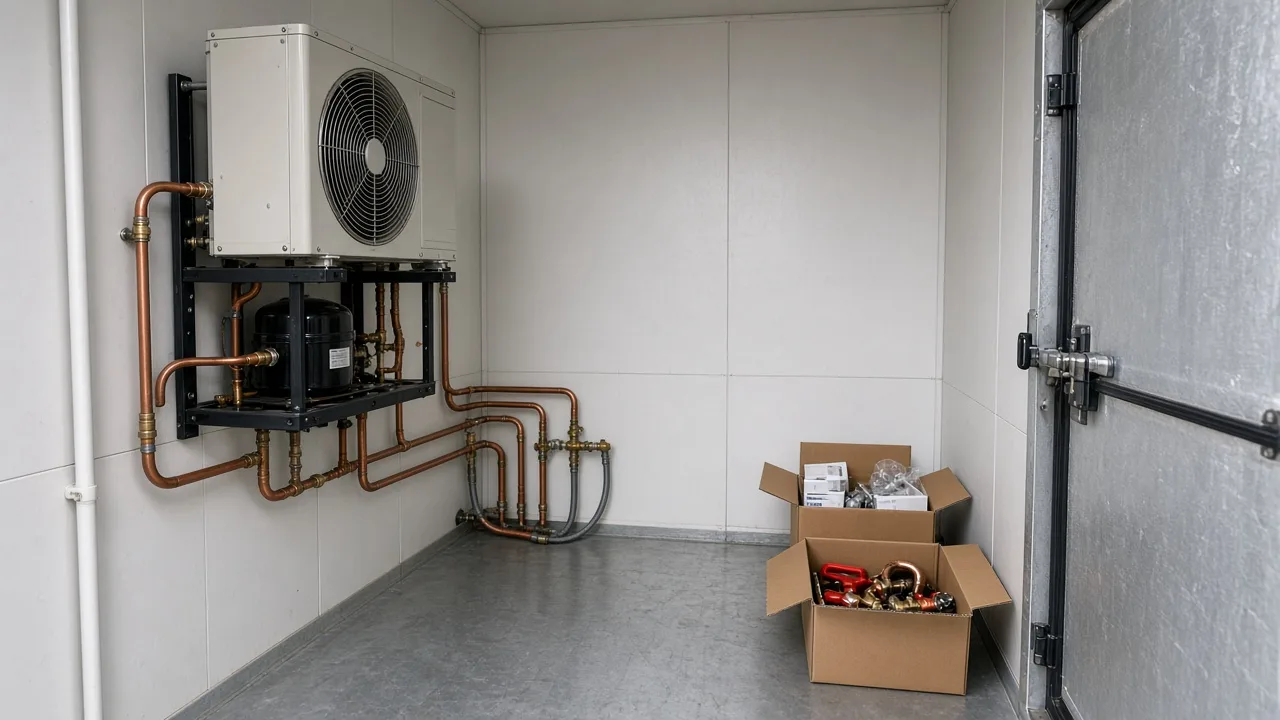

مزایای سردخانه فریونی
هزینه اولیه پایین‌تر
تجهیزات فریونی معمولاً ارزان‌تر از سیستم‌های آمونیاکی هستند و نصب ساده‌تری دارند.
انعطاف‌پذیری در ظرفیت‌های کوچک و متوسط
برای سردخانه‌های زیر ۱۰۰۰ تا ۵۰۰۰ تن، فریونی گزینه اقتصادی و مناسب است.
سهولت دسترسی به تجهیزات و خدمات پس از فروش
o کمپرسورها، اواپراتورها و مبردها در بازار به راحتی موجود هستند.
نصب سریع و ساده‌تر
o سیستم‌های فریونی به دلیل فشار کاری پایین‌تر و ایمنی نسبی، مراحل نصب و راه‌اندازی ساده‌تری دارند.
کنترل دقیق دما در فضاهای کوچک
o در سردخانه‌های کوچک، سیستم‌های فریونی می‌توانند دما را با دقت بالایی حفظ کنند.

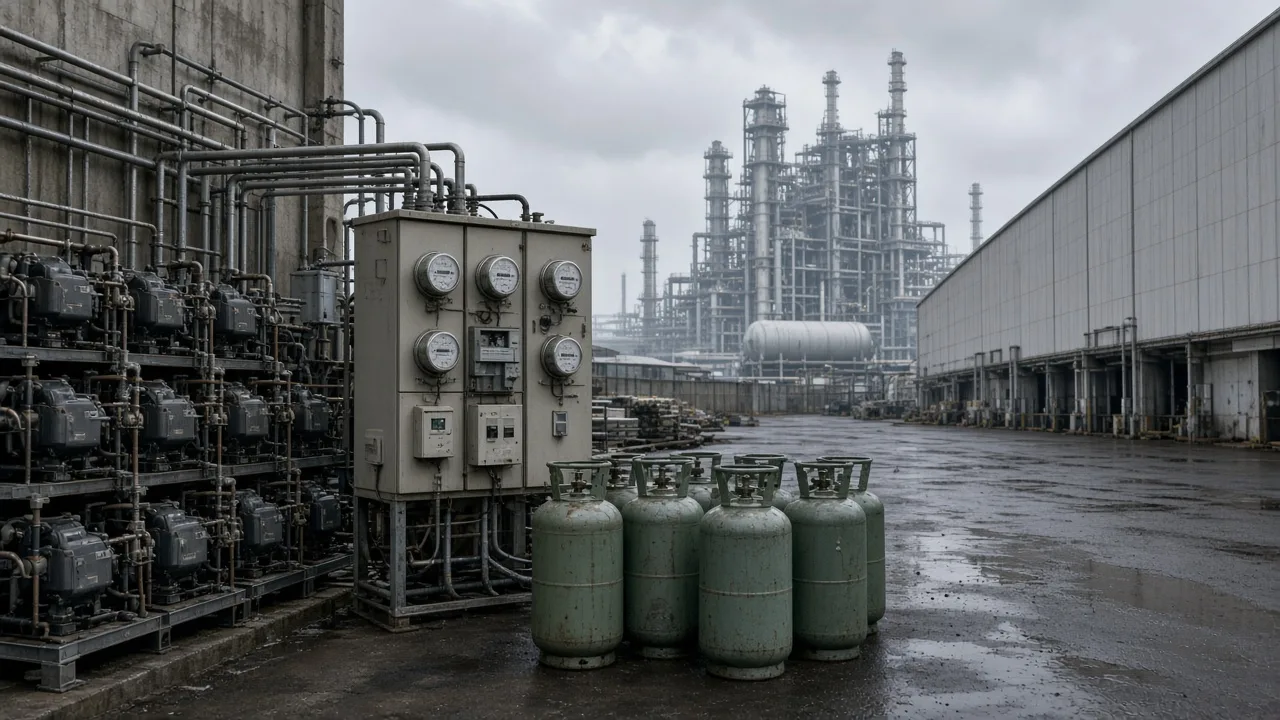

معایب و محدودیت‌ها
مصرف انرژی بالاتر در ظرفیت‌های بزرگ
در پروژه‌های صنعتی با ظرفیت بالا، فریونی نسبت به آمونیاکی راندمان پایین‌تری دارد.
طول عمر کمتر تجهیزات
تجهیزات فریونی معمولاً دوام کمتری نسبت به تجهیزات صنعتی آمونیاکی دارند
محدودیت در ظرفیت بسیار بالا
برای ظرفیت‌های بیش از چند هزار تن، استفاده از فریون‌ها به لحاظ اقتصادی و فنی بهینه نیست.
تأثیر زیست‌محیطی برخی مبردها
بعضی از مبردهای فریونی دارای GWP بالا هستند و در صورت نشت، اثر گلخانه‌ای قابل توجهی ایجاد می‌کنند.
نیاز به نگهداری منظم و حساسیت به خرابی
نشت مبرد یا خرابی کمپرسور می‌تواند سریعاً باعث افت کارایی و کیفیت نگهداری محصولات شود.

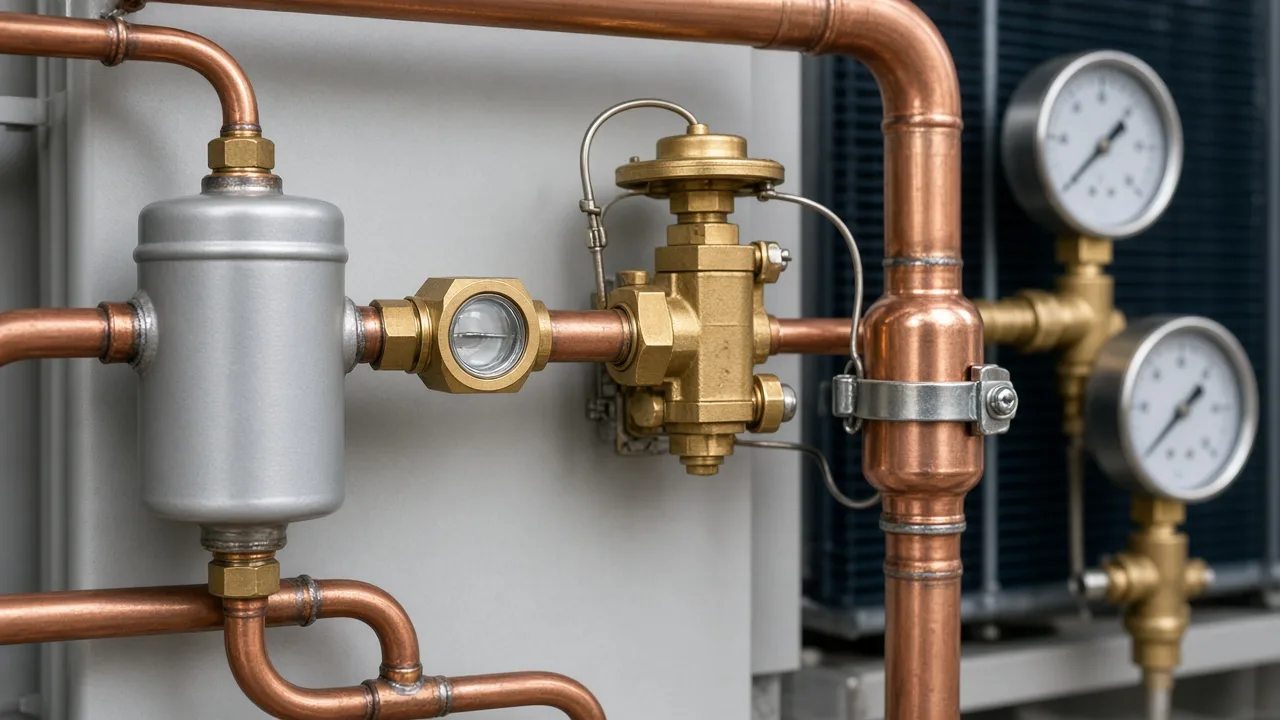

تجهیزات جانبی
برای عملکرد بهینه و ایمن سردخانه فریونی، علاوه بر تجهیزات اصلی، وجود تجهیزات جانبی و رعایت نکات ایمنی حیاتی است.
1
جداکننده روغن (Oil Separator):
جدا کردن روغن از مبرد و بازگرداندن آن به کمپرسور برای افزایش عمر تجهیزات
2
مبرد خشک‌کن (Filter Drier):
حذف رطوبت و ناخالصی‌های موجود در مبرد، جلوگیری از یخ‌زدگی و آسیب به شیرهای انبساط.
3
مبرد ذخیره و مخزن (Receiver):
o ذخیره مبرد اضافی و کنترل جریان به اواپراتورها.
4
فن‌ها و دمپرها:
توزیع یکنواخت هوای سرد در فضای سردخانه و جلوگیری از نقاط گرم
5
سیستم مانیتورینگ و کنترل دیجیتال:
پایش دما، فشار، جریان مبرد و عملکرد کمپرسور به صورت لحظه‌ای.

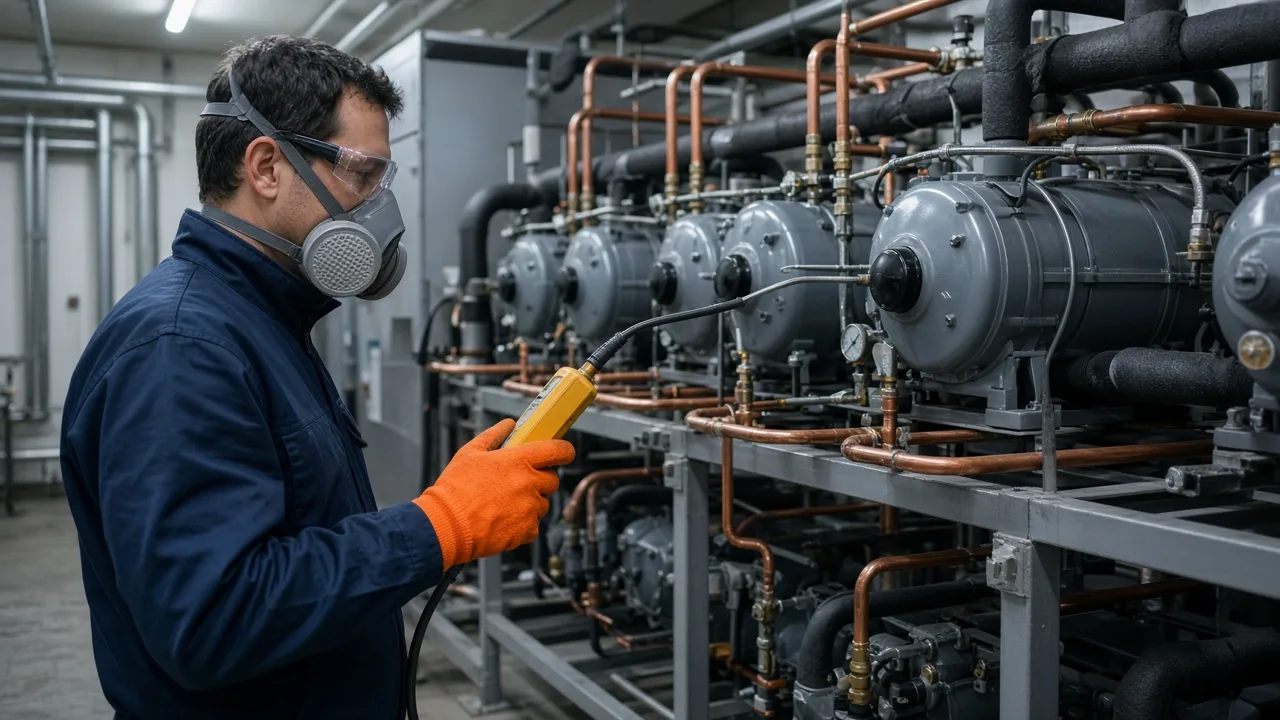

نکات ایمنی
برای عملکرد بهینه و ایمن سردخانه فریونی، علاوه بر تجهیزات اصلی، وجود تجهیزات جانبی و رعایت نکات ایمنی حیاتی است.
1
کنترل نشتی مبرد:
نصب سنسورهای تشخیص مبرد در نقاط حساس و اتصال به سیستم هشدار صوتی و بصری.
2
تهویه مناسب:
تامین جریان هوا در موتورخانه و اتاق کمپرسورها برای جلوگیری از تجمع گاز
3
دستورالعمل‌های عملیاتی:
آموزش کارکنان برای رفتار در شرایط اضطراری و رعایت استانداردهای ایمنی
4
فواصل ایمنی و محافظت از تجهیزات:
فاصله مناسب بین واحدهای تبرید، مسیر لوله‌کشی و فضای رفت‌وآمد پرسنل
5
بازرسی و نگهداری دوره‌ای:
بررسی دوره‌ای کمپرسورها، شیرها، اواپراتورها و تابلو کنترل برای جلوگیری از خرابی ناگهانی
کاربردهای سردخانه فریونی در صنایع مختلف
سردخانه‌های فریونی به دلیل انعطاف‌پذیری، دقت در کنترل دما و نصب سریع، در بسیاری از صنایع کاربرد دارند
1
صنایع غذایی و کشاورزی
جزئیات مهم:
- نگهداری محصولات لبنی: شیر، پنیر، ماست و کره
- گوشت و فرآورده‌های گوشتی: مرغ، ماهی و گوشت قرمز
- میوه و سبزیجات: حفظ تازگی برای مصرف داخلی و صادرات
- ذخیره غلات و دانه‌ها: جلوگیری از رشد آفات و کپک
2
صنایع نوشیدنی
جزئیات مهم:
- تولید و نگهداری نوشابه و آبمیوه: حفظ کیفیت محصول و کنترل دما در خطوط تولید
- صنایع آب معدنی و ماءالشعیر: سرمایش محصول نهایی قبل از بسته‌بندی
3
صنایع دارویی و بیوتکنولوژی
جزئیات مهم:
- نگهداری واکسن‌ها و داروهای دماحساس
- سرد کردن نمونه‌های آزمایشگاهی و محصولات بیولوژیکی
4
صنایع لبنی و پروتئینی
جزئیات مهم:
- سردخانه‌های کوچک و متوسط برای تولیدکنندگان محلی و کارخانجات متوسط
- کنترل دقیق رطوبت و دما برای حفظ کیفیت محصول
5
کاربرد در زنجیره سرد و لجستیک
جزئیات مهم:
- انبارهای توزیع مواد غذایی و دارویی
- تأمین دمای ثابت در کامیون‌ها و خودروهای حمل و نقل یخچال‌دار
- انعطاف در مدیریت ورود و خروج محصولات
چالش‌ها و راهکارهای رایج در اجرای سردخانه فریونی
سردخانه‌های فریونی با وجود مزایای فراوان، در طول اجرا و بهره‌برداری ممکن است با چالش‌هایی مواجه شوند. شناخت این مشکلات و راهکارهای مناسب، باعث بهبود عملکرد و افزایش طول عمر سیستم می‌شود.
افت راندمان برودتی
علت: گرفتگی کویل‌ها، گرد و غبار، روغن یا نصب نادرست تجهیزات
ویژگی‌های کلیدی:
- راهکار:
- نظافت منظم کویل‌ها و فیلترها
- سرویس دوره‌ای کمپرسورها و فن‌ها
- پایش دمای ورودی و خروجی برای تشخیص نقاط مشکل
مشکلات سیستم کنترل
علت: خرابی سنسورها یا تابلو کنترل
ویژگی‌های کلیدی:
- راهکار:
- استفاده از تجهیزات با کیفیت و برند معتبر
- نصب سیستم کنترل هوشمند با هشدارهای دقیق
- آموزش اپراتورها برای مدیریت صحیح سیستم
مصرف انرژی بالا
علت: عایق‌بندی ضعیف، دمای تنظیم شده بیش از حد، نشت مبرد
ویژگی‌های کلیدی:
- راهکار:
- عایق‌بندی مناسب و جلوگیری از اتلاف انرژی
- پایش مصرف انرژی و بهینه‌سازی تنظیمات کمپرسورها
- بررسی دوره‌ای خطوط مبرد برای جلوگیری از نشت
نشت مبرد
علت: فرسودگی لوله‌ها، اتصالات یا شیرها
ویژگی‌های کلیدی:
- راهکار:
- انجام تست نشت دوره‌ای
- تعویض قطعات فرسوده
- استفاده از لوله و اتصالات استاندارد
نگهداری و سرویس‌دهی ناک��فی
علت: عدم برنامه‌ریزی دقیق برای سرویس‌های دوره‌ای
ویژگی‌های کلیدی:
- راهکار:
- تدوین چک‌لیست‌های نگهداری
- آموزش اپراتورها و پرسنل فنی
- ثبت گزارش‌های سرویس برای پیگیری مشکلات
خرابی کمپرسور
علت: نوسانات برق، فشار بیش از حد، روغن‌کاری نامناسب
ویژگی‌های کلیدی:
- راهکار:
- نصب محافظ ولتاژ برای جلوگیری از آسیب الکتریکی
- پایش مداوم فشار سیستم و جلوگیری از بار بیش از حد
- بررسی سطح و کیفیت روغن کمپرسور به‌صورت دوره‌ای
یخ‌زدگی روی کویل‌ها
علت: جریان هوای ناکافی، کاهش فشار مبرد، فیلتر هوای کثیف
ویژگی‌های کلیدی:
- راهکار:
- بررسی و تعویض منظم فیلترهای هوا
- تنظیم صحیح جریان هوا و سرعت فن‌ها
- بررسی میزان مبرد و تنظیم آن در صورت نیاز
