چیلر شل و تیوب

چیلرهای مایع سیلابی تیپ SRCH با جدا کننده مایع ویا بدون جداکننده تیپ SHLS برای مبردهای R717 آمونیاک وفریون R22 مورد استفاده قرار می گیرند و از محصولات تخصصی شرکت صبا برودت پارس هستند.

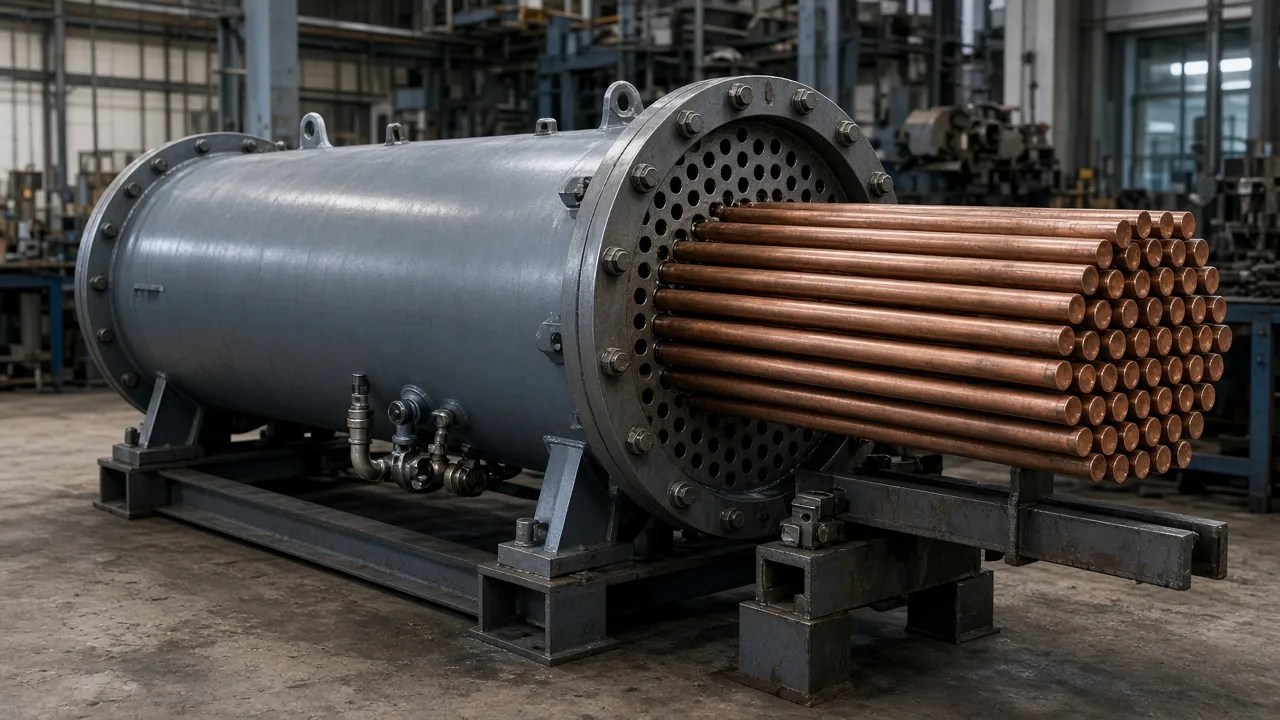

چیلر یک مبدل حرارتی افقی (بدنه ولوله) SHELL&TUBE با صفحات نگهدارنده لوله وفلنج های پوششی می باشد. بدنه که لوله ها وصفحا ت نگهد ارنده وساکت ها با زین ها و بازوها (در صورت نیاز)که از فولاد ساخته شده و به هم دیگر جوشکاری می شوند. بدنه از ورق فلزی SA516GR70  ساخته شده است ومیتوان آن را با زین های آهنی  U شکل ویا پایه های فلزی عرضه نمود. بدنه با بوشن های فلزی برای شیرهای اطمینان وسایر تجهیزات نظیر محل ورود وخروج مبرد ویا جداکننده مایع مبرد وسوراخکاریها برای اتصالات لوله ها اجرا گردیده است  مجهز شده است .علاوه بر آن بوشن هایی برای تأمین منظورهای زیر نصب گردیده اند:

• شستشو و تخلیه
• تنظیم سطح مایع ( اتصالات در طرف پایین)
• اتصالات مربوط به شیشه آب نما ( اتصالات در طرف پایین بدنه)
• صاف کننده روغن ( فقط در مبردهای CFC نصب میگردد)

بوشن های دیگر برای جوشکاری لوله ها بر روی بدنه با سایزهای مختلف و براساس DIN2448 با ضخامت نرمال در روی بدنه تعبیه شده است ، و این بوشن ها برای نصب اتصالات لوله ها بر اساس  ANSIB36.10 در رده های ۴۰ تا ۸۰ آماده گردیده اند ، بوشن ها با درب پلاستیکی موقت حفاظت میشوند.قطر خارجی لوله ها ۳۳.۷mm بوده و برای به حداقل رساندن درگیری در یک صفحه مربع شکل جا گرفته اند .
